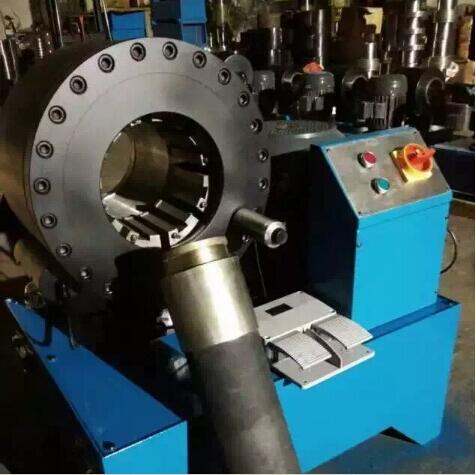

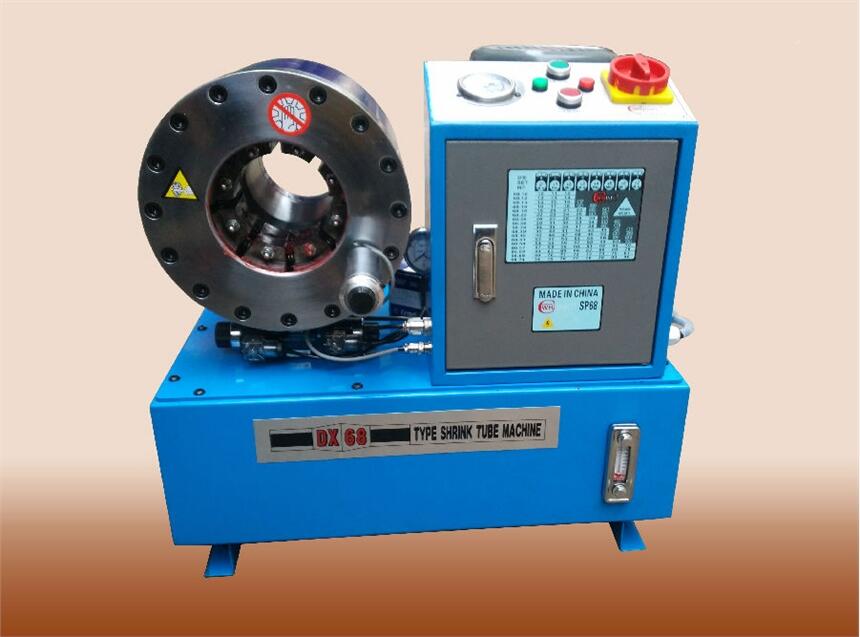

DX68型压管机

简介

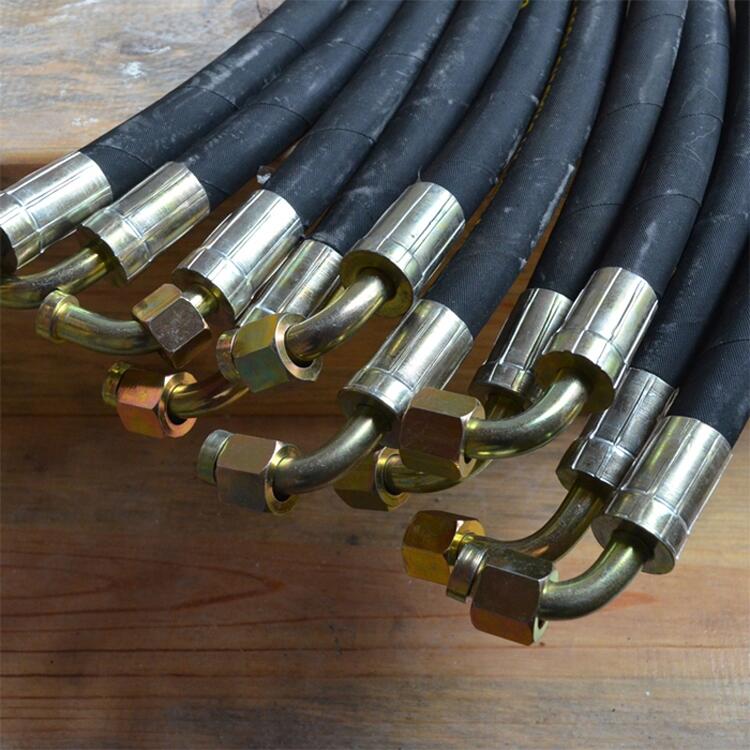

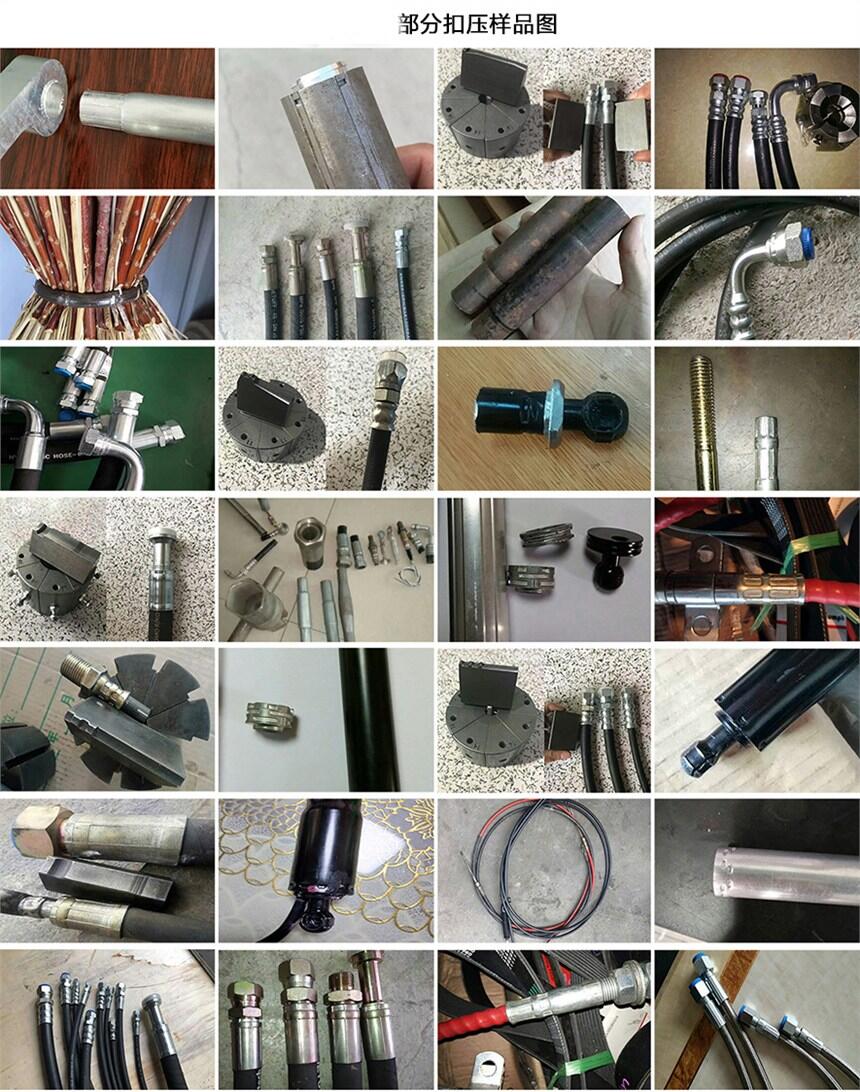

DX68型压管机主要用于对机械工程中高压胶管总成的扣压加工，也适用于各类气管、水管、电缆接头、汽车空调管、汽车动力转向管、机油管、汽油供油管，以及建筑配件、日用热水气管的扣压，广泛用于车辆、工程机械、液压机械、焊割设备等行业。

DX68型压管机专供出口，质量稳定，扣压力大，采用复合环形油缸结构，换取油封方便，外形小巧轻便，力量大、噪声低、易操作。扣压量由标尺精密调节。

复合双斜面八瓣模座配以高精度导向装置，使扣压后的管箍等分更加均匀美观。

主要技术参数

扣压范围：Φ6—Φ51mm

机器扣压力：4600KN

标尺精度：正负0.02mm

额定压力：25  MPa

电机功率：3 KW（220V/380V电源可选）

油泵排量：10 ml/rad (380V)

整机重量：230kg

随机模具：十套（模具可以根据客户产品需要订制）

外形尺寸：660(L)×430 (W)×680 (H)mm

 安装使用

1、添加长城牌46#抗磨液压油约50L，按机器要求接好电源，使电机旋向与电机上的旋向标志一致，并作接地保护。

2、DX68压管机装夹微调开关线接头插到电器控制箱左手边对应的插孔位置，微调开关扭到机头法兰盘对应位置扭紧即可，标尺用于调整扣压量的大小。顺时针调整扣压量减小，逆时针调整扣压量增大。

3、将标尺主尺旋至副尺0线以内，开机试运行，观察各动作是否正常。

4、 压力调整

扣压压力与开模压力由集成块后面的两个内六角顶丝调整，顺时针调整压力增加，

逆时针调整压力减小（出厂时压力已调好，用户不要随意调整）。

5、 操作

根据所扣压胶管的规格，按锁管技术参数参考表选择合适的模具安装到模座上，

并按表中数据调整好标尺位置即可锁管。锁管结束后，用卡尺测量扣压后管套外径尺寸是否符合参数参考表数据，

如不符，则精调标尺，直至符合要求为止。因管套的生产厂家不同，其具体尺寸、材质、硬度等不尽相同，

这些因素都会对锁管结果造成不同程度的影响，因此，表中数据仅供参考，详细数据以压力试验为依据。

6、购买DX68型压管机本公司承诺

从购买之日起壹年内，对机器发生的故障免费保修。
