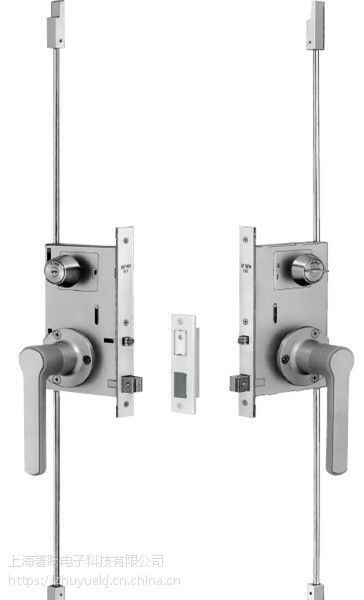

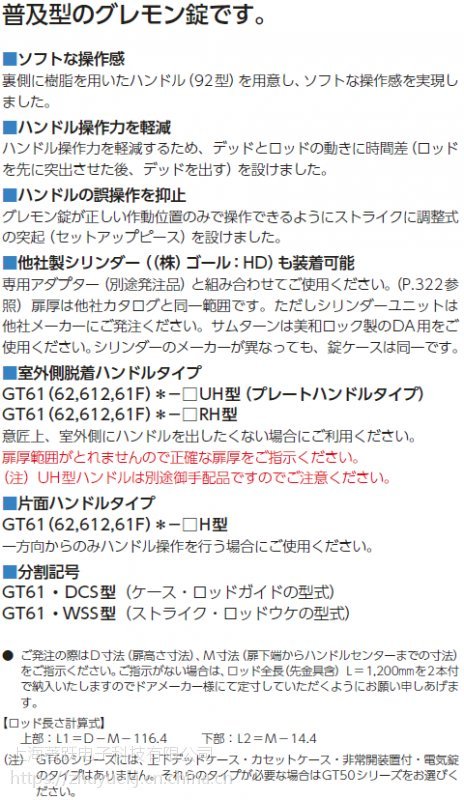

普及型的隔音门长插销锁U9GT6199-1

1、舒适的操作感觉

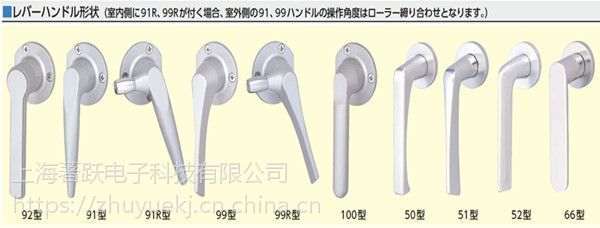

? ?具有内侧使用树脂的执手（92型），手感舒适。

2、减轻操作执手力量

? ?为了减轻操作执手力量，设计了方锁舌和杆体的动作时间差（杆体首先突出，然后方锁舌才伸出）。

3、防止执手的错误操作

? ?为了将长插销限制在正确的动作位置上进行操作，在锁扣板上设计了调节式的突出部分(配套调整螺丝钉)。

4、也可配其他公司制造的锁芯（阔尔公司：HD）

? ?请与 的接头（另行定货产品）组合使用。门厚与其他公司的 产品目录同一范围。锁芯部分若向其他厂家订货，旋钮则请使用美和门锁制造的DA产品。即使锁芯的生产厂家不一

? ?致，锁盒都一样。

5、室外侧可卸执手类型

? ?GT61(6261261F)*-□PH型（执手类型） ?GT61(6261261F)*-□RH型请尽量根据室外侧可卸执手的构 ? 思使用。由于无法提供门厚范围，请正确地指明门厚（注）。请注意PH型执手为

? ?另行备货产品。

6、单边执手类型

? ?GT61(6261261F)*-□P型请在执手仅为单一方向操作时使用

7、分割记号

? ?GT61.DCS型（锁盒、保险连杆的型号）

? ?GT61.WSS型（锁扣板、杆盒的型号）

?（注1）在订货时请指明D尺寸（门扇高度尺寸）、M尺寸（门扇下端到执手中心的尺寸）。无指 ?明时，将按照杆体全长（包含先端金属器具）L=1200mm共2支来处理，请向制门厂家定货尺寸。

? ? ? ? 上部：L1=D-M-116.4 ?下部：L2=M-14.4

?（注1）JT6时系列并无上下方锁舌锁盒、卡式锁盒、带紧急开启装置、电控锁等类型，如需要这些类型，请选择GT50系列。
