二、适用范围

    本设备打磨10*20—80*80的不锈钢方管、扁管。

三、工作原理

工件从工作台右端放入，由输送带送入环保罩内部，经过三组机头上面粗细不同的砂带，完成打磨处理，从工作台左端出来。

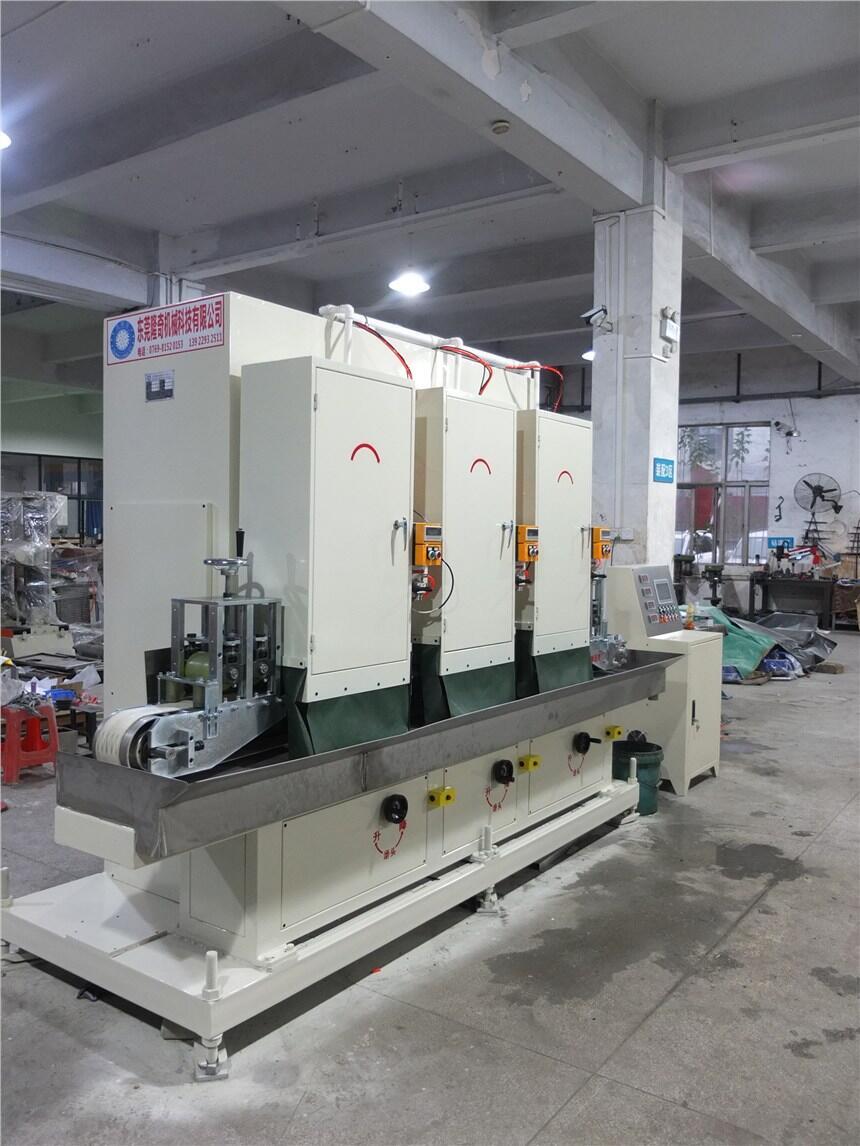

四、结构特点

本机台由：机身部分、输送部分、打磨部分、环保罩部分、电控部分等部分组成。

    1、机身部分

       机身以优质材料焊接而成，结构稳固。机身底部有配重。整机沉稳。

    2、输送部分

       输送部分以1.5KW的电机减速机带动输送带运转。减速机配有变频器，可调节输送带运转速度。压料轮调整方便。

   3、打磨部分

       打磨部分由3台5.5KW电机提供动力，各个电机独立带动。砂带由气缸、弧度轮张紧，并配有砂带平衡调节装置。

    4、环保罩部分

      环保罩配有3扇罩门，均可独立开合，更换砂带方便。

    5、 电控部分

      主要由电控箱，控制按钮，保护装置等构成。

6、 其他要求

1）、本机三个磨头，共用一条输送带，每组磨头前后均有可调压料轮，一

组、第三组配有进料出料压轮；

2）、第三组出料口，配有工件宽度调节机构；

3）、输送电机配变频器、减速箱结构；

4）、打磨电机5.5KW，在机器后方，便于维修；

5）、根据工件尺寸，打磨胶轮宽度分70、100两种。相应的砂带宽度也分70、

100两种，方便打磨不同宽度的工件；

6）、打磨胶轮内部采用膨胀套结构，更换方便；

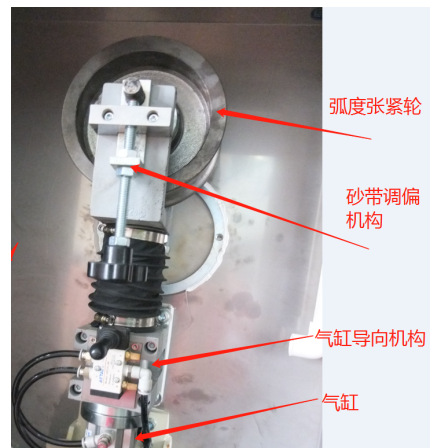

7）、张紧气缸、张紧轮采用亚德客在用的结构：张紧气缸有导轨、张紧轮表

面有弧度。如下图：

8）、本机不配上下料架。但是本机做相关设计，可与上下料架配套使用；

9）、本机配有水箱、水泵等水循环机构。本机用大功率水泵1.1KW；

10）、本机打磨机主轴，用四个轴承，并能调节轴承间隙；

11）、高速轴水平安装，便于拆卸维修；

12）、主电机水平安装，便于拆卸维修；

13）、砂带张紧气缸控制阀外置，避免在潮湿环境中工作；

14）、压料轮部分用不锈钢螺丝；

15）、砂带有摇摆功能，摇摆行程、摇摆速度可调。

 五、基本参数

总功率：18KW；

砂带尺寸：2100mmx70mm、2100mmx100mm；

主轴转速：1440r/min；

设备尺寸：2700mmx872mmx1856mm。

其他事项

1、随机配件：工具箱一个，常用工具一套；

2、设计参数：以上为设计参数，如与实物有冲突，以实物为准；

3、未尽事宜：如有其他未尽事宜，双方另行友好协商解决。
