合金材质Z1管夹固定支座

合金材质Z1管夹固定支座 Z1管夹固定支座产品介绍及图集

管夹固定支座,是相同管径支座中受力较大的一种。由于其坚固的卡箍结构,能够满足较大应力限制的需求,卡箍螺栓均采用加粗螺丝及双螺帽,适用于较高温度450℃——550℃的管道。

管夹固定支座一般用于固定管道,下方与弹簧箱相连接,对管道的上下位移起缓冲作用。电力、冶金、石油、化工等行业的管道或设备以及桥梁、建筑和大型设备等减振场合。

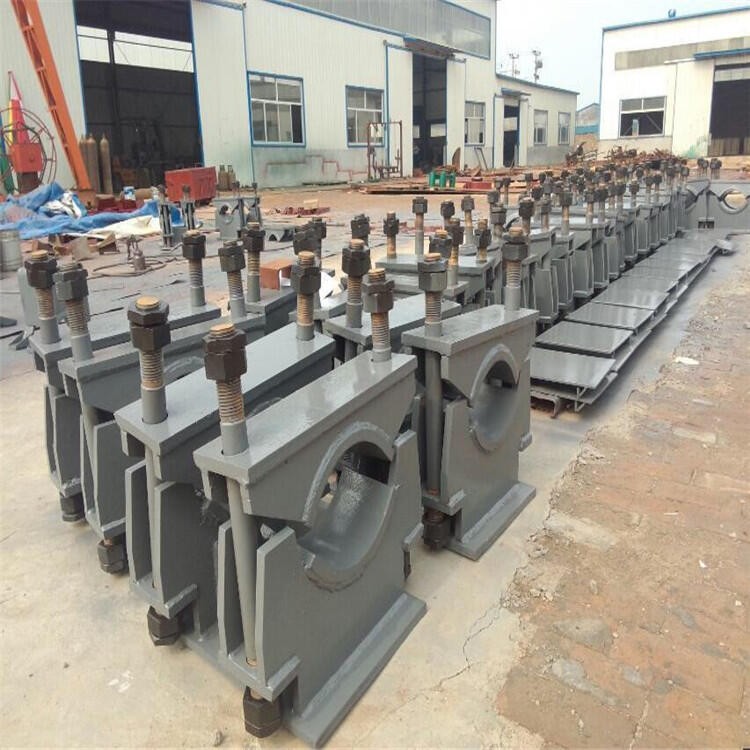

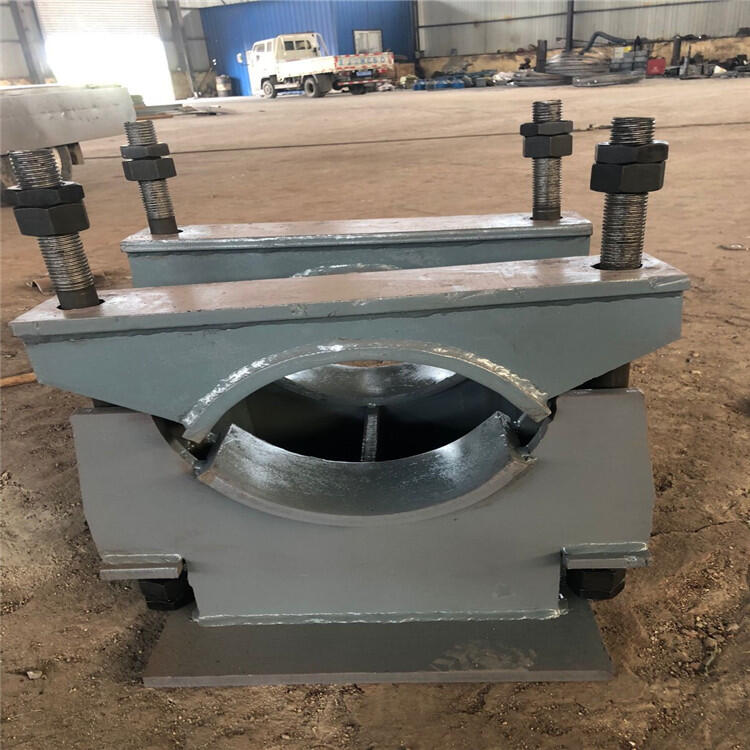

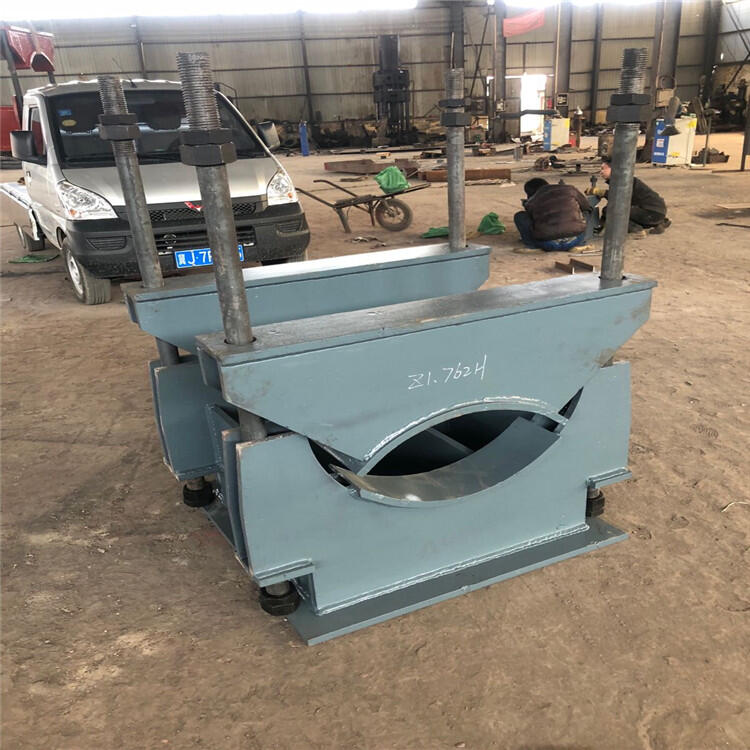

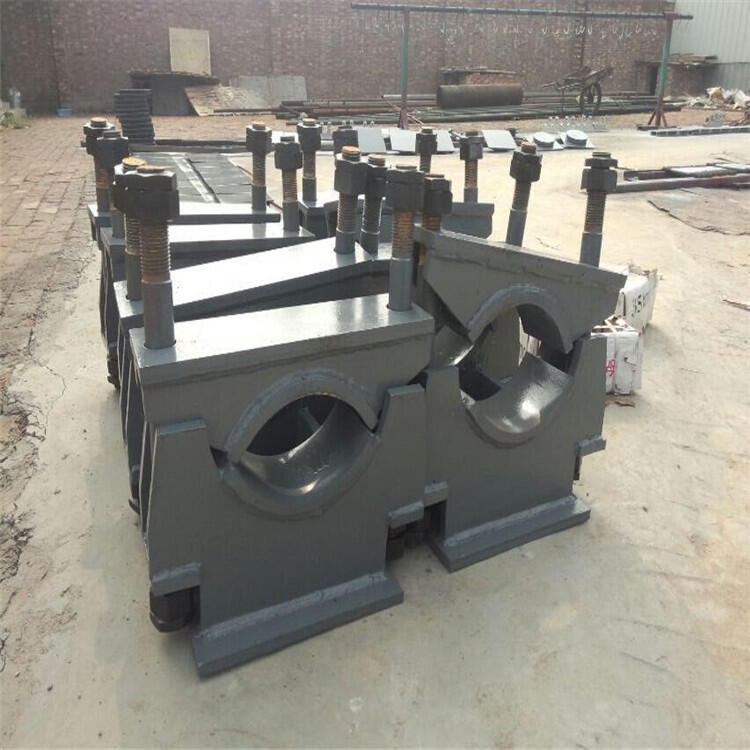

管夹固定支座_Z1管夹固定支座_Z1A管夹固定支座，由本体（12Cr1MoV材质）×1，卡板（12Cr1MoV，焊缝按10CrMo910计算）×1，双头螺柱（25Cr2Mo1V），螺母及扁螺母（25Cr2MoVA）组合而成。管夹固定支座主要用于固定管道，承受管道压力，限制管道位移，缓冲管道振动等方面，广泛应用于电力，冶金，石油，化工等行业的管道或设备以及桥梁，建筑和大型设备等减振场合。使用时直接卡管道，两端用螺栓螺母固定。主体由合金板焊接弯制而成，可承受555°C的高温。该管座可根据需要及适用温度采用不同的材料进行制作，所以其产品标号分为H（12Cr1MoV，耐热温度555°C）、R（20#钢，耐热450°C）、S（Q235B，耐热300°C）三种。标号示例：Dw=355.6，t=540°C，产品标号为D14.355H。标号示例：Dw=245，=540°C，标号为Z1.245H。
