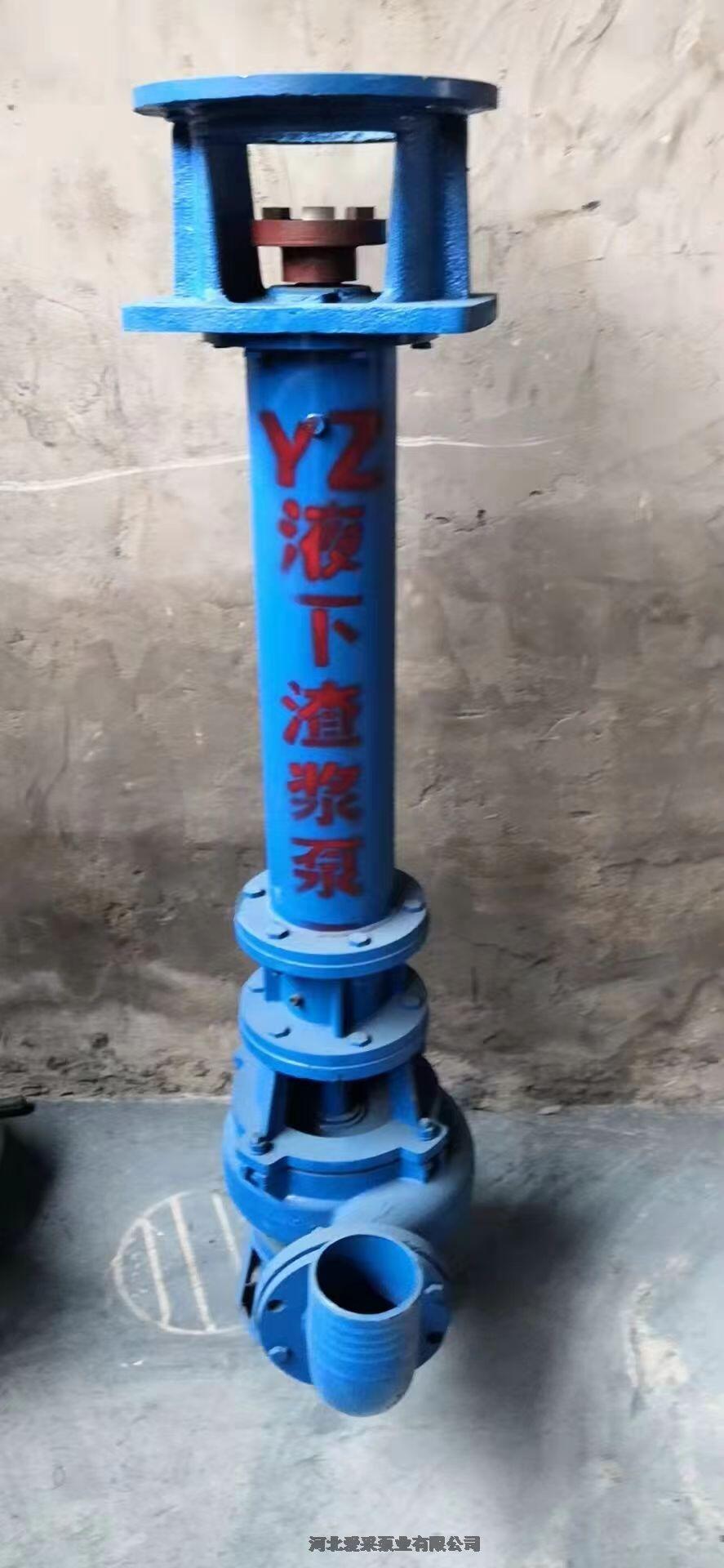

一、YZ液下渣浆泵产品概述

          1、液下渣浆泵是立式离心泵结构，叶齮为半开式叶轮，在叶轮吸入边延伸处设有搅拌叶片。
      该液下渣浆泵主要用于环保、市政工程、火力发电厂、煤气焦化厂、炼油厂、炼钢厂、采矿、造纸业、水泥厂、食品厂、印染等行业抽吸浓液、稠油、油渣、污浊液、泥浆、灰浆、流砂及城市排污沟道的流动污泥，以及含有煤块，灰渣的液体。也可作为化工，医药等行业抽吸含有泥砂渣物的流体和有腐蚀性液体。YZ型还可输送高温(480℃)的煤油、原油、沥青、油渣等工况。
    2、立式渣浆泵型号意义：80YZ80－20A
      YZ－液下渣浆泵
      80－泵的出口直径（mm）
      80－泵的设计点流量（m3/h）
      20－泵的设计点扬程（m）
      A－表示叶轮经*次切割
    3、泵的传动方式：泵通过弹性联轴器与电动机连接，从原动机方向看泵为顺时针方向旋转。

二、YZ液下渣浆泵结构说明

     YZ型泵为单级，单吸悬臂式结构，用轴承座，支承座，联接管连接泵的水力部件，液体由出液管部件排出，泵的叶轮为半开式叶轮，在叶轮叶片进口延伸处设有搅拌叶片，该泵主要特点是在液下部位的泵轴，有足够的刚度，叶轮，泵壳之间不设轴承，不采用轴封，可以输送含有较大浓度固体颗粒的介质。泵插入液下长度在800-2000之间，如果需要可以配带吸入管。轴封采用液下泵插入液体中运行，不设轴封，传动由立式电动机安装在电机支承和支承座上，用联轴器与泵相连。
