一：方案概述

1、本机主要用木碗内圆弧表面砂光处理。本机台采用伺服电机驱动，根据不同的程序可对不同的产品进行表面砂光处理。具有实用性广，使用性能优越等特点。

2、本机一条砂带，两个工件位置。一个工件在打磨的同时，另外一个工件上下料，提高效率。砂带速度用变频器调节。

二、装夹方式

工件装夹采用真空吸装置，客户自备真空泵。客户自备自动上料机构。

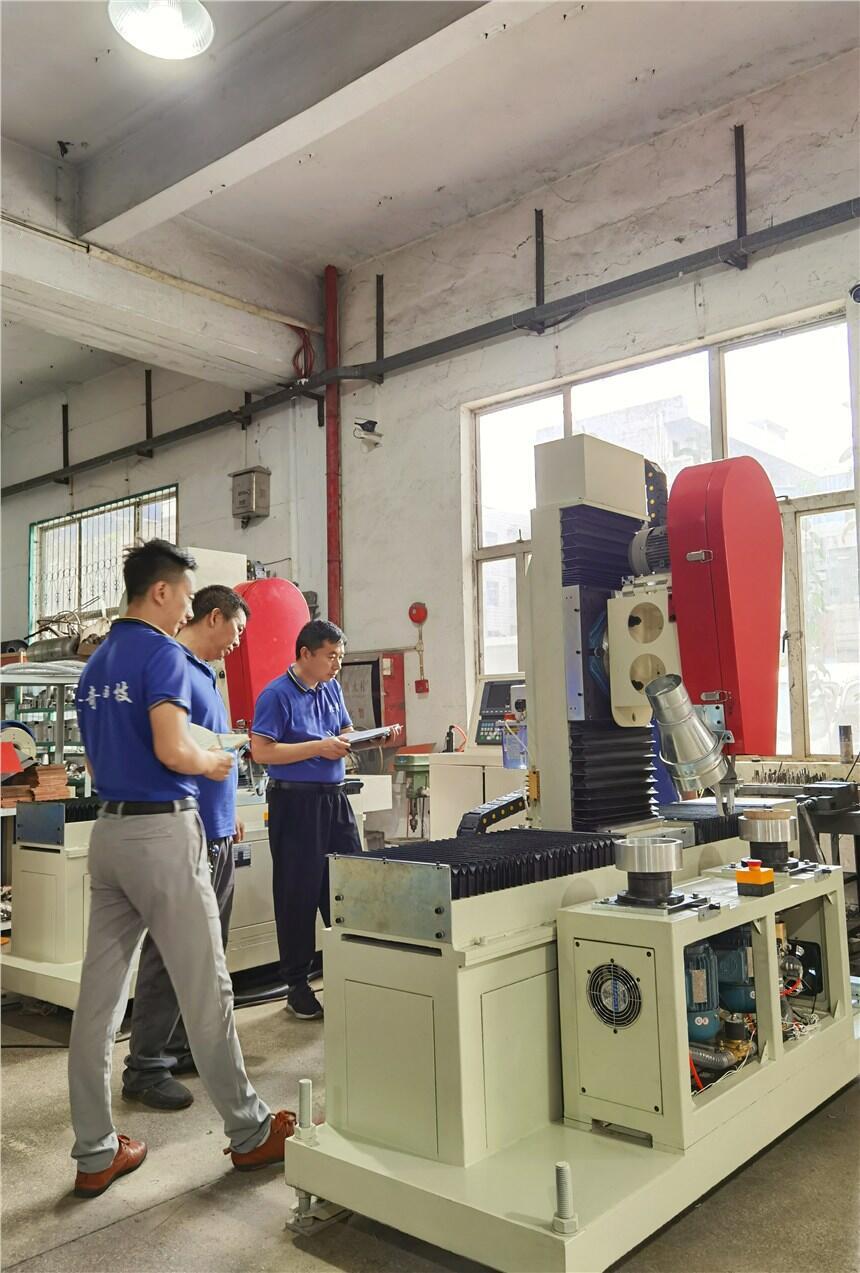

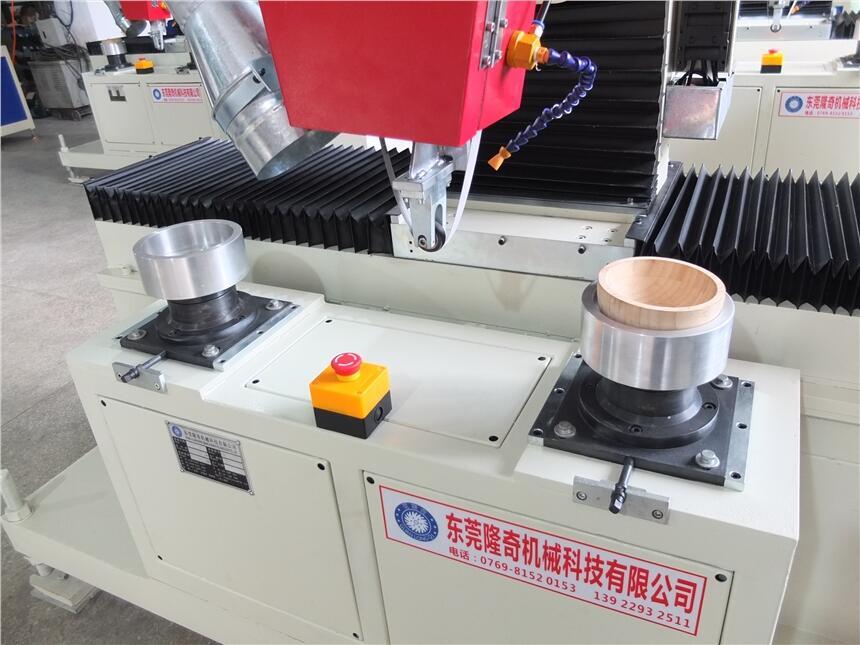

三、工件装置

工件旋转配750W电机，通过变频器变速能将工件旋转速度控制在1000转左右。本机两个工件位置。

四、结构特点与工作原理

本机台由机身部分，工件旋转部分、立柱部分、打磨头部分、电控部分等组成。本机用数控程序控制X、Y轴的插补运动，走出工件轨迹，打磨木碗的内圆。

1、有砂带松紧调节装置。有砂带调偏装置。

2、电控部分采用数控自动控制方式，操作简单，性能稳定；

3、工件在砂光过程中会产生大量的尘垢，本机台加装有定时吹气装置，为工件清理尘垢；

4、机座底部在焊接成型后统一加工，保证了机器的整体精度；

5、导轨固定面经过龙门加工处理；

6、提供夹具一套（共2个）；

7、加工产品直径400mm，z轴有效行程300mm；

8、设备性能稳定可靠，操作简单，方便维修，效率高；

9、一人操作一台机，按直径100工件，约10~ 20秒完成一个工件。

五、基本参数

1. 总 功 率：约6KW，砂光电机1.5KW*1台，上下升降电机1.5W*1台，前进后退电机1.5KW*1台，工件转动电机750W*1；

2. 机械总重：约400KG。
