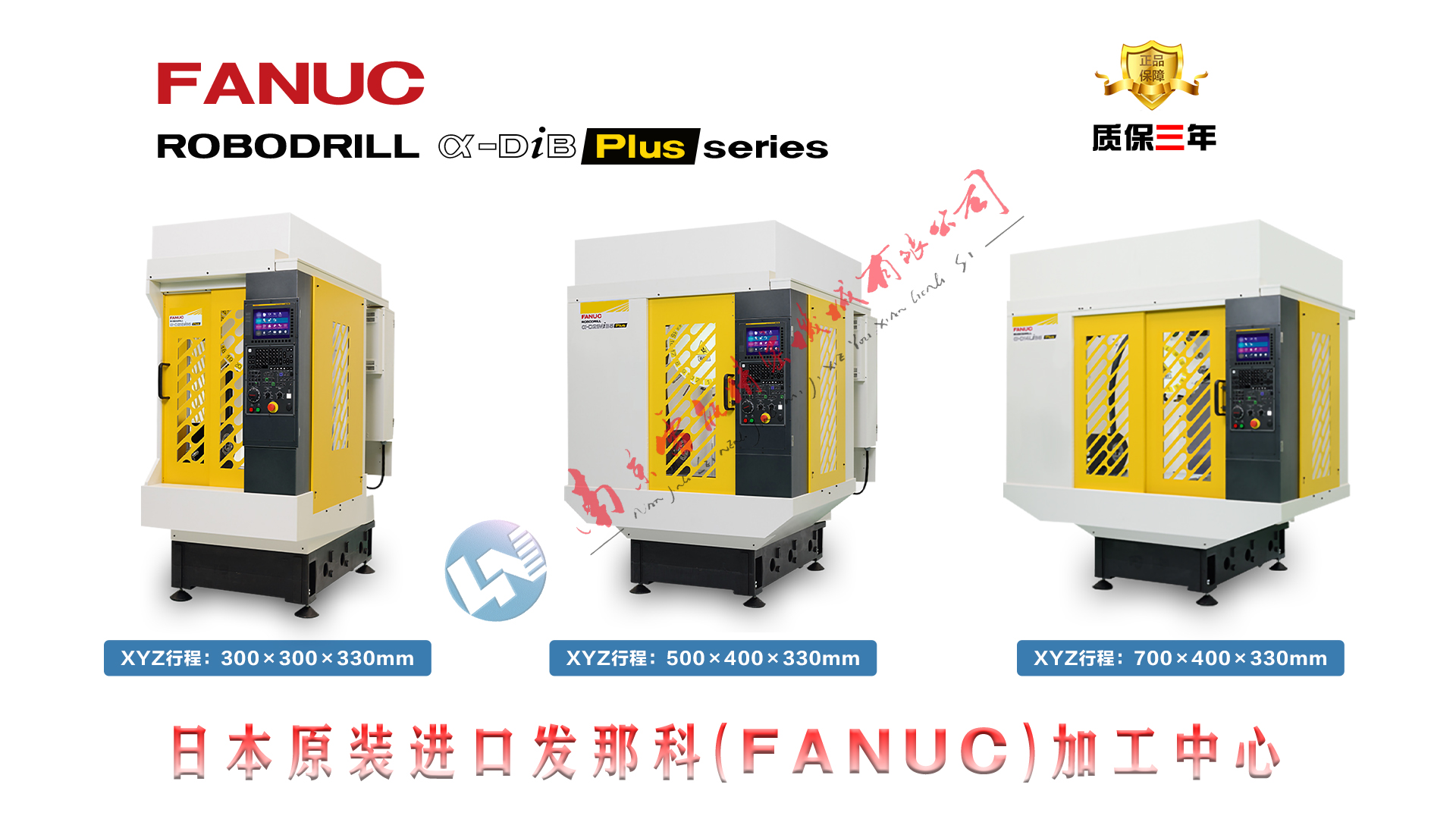

机械部件标准规格

容量

X轴方向移动量(工作台左右)

500mm（M型）

Y轴方向移动量(滑鞍前后）

400mm

Z轴方向移动量(主轴头上下)

330mm

从工作台上部到主轴端面的距离

150-480mm(没有*定高立柱时)

工作台

作业面大小(X轴方向*Y轴方向)

650×400mm（M型）

工件容许重量

300KG（均一载荷）

作业面的形状

T槽 公称14 * 间隔 125mm*3个

主轴

主轴端(公称号)

7/24 锥度NO.30(带有鼓风机)

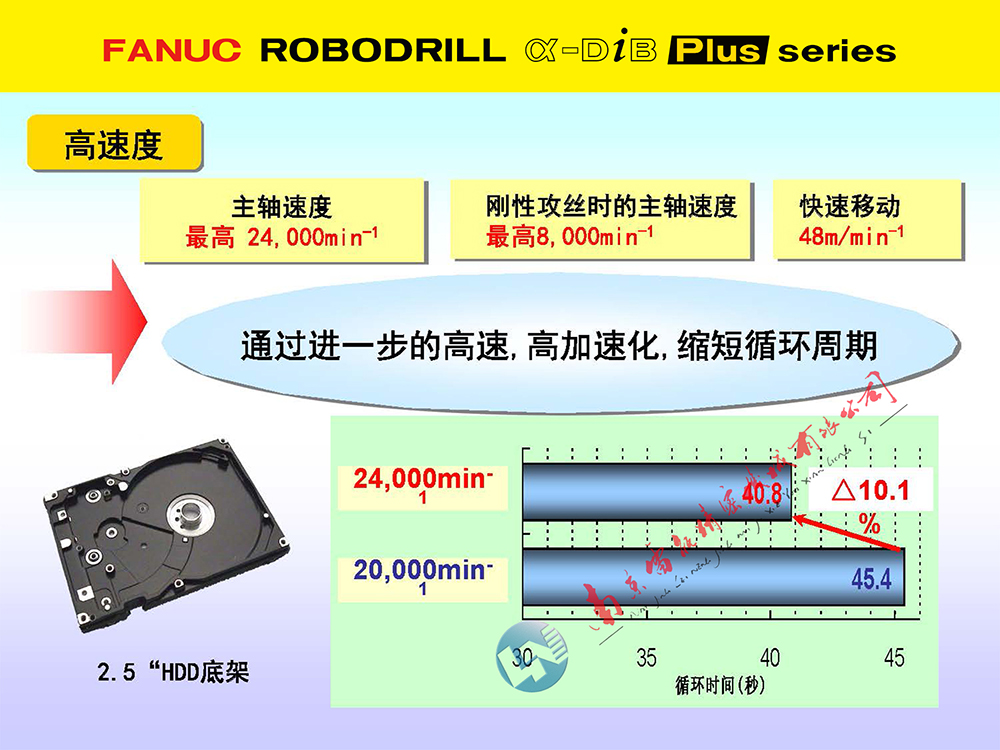

进给

速度

快进速度

48 m/min(XYZ轴)

切削进给速度

1-30,000 mm/min

刀具更换

装置

刀具更换方式

转塔式

刀具形式

JIS B 6339-1998 BT30，

MAS-403-1982  P30T-1(45度)

刀具收放数

14个：α-D14MiB之情形

刀具*大直径

80mm

刀具*大长度

250mm（因不同规格有所差异）

刀具选择方式

随机近道

刀具*大重量

2KG/个(总重15KG) / 3KG/个(总重22KG)：刀库14之情形

刀具更换时间（切削至切削）

1.4秒：刀库14且刀具2KG/个之情形

主轴电机

主轴电动机

11KW(1分额定)/ 3.7KW(连续额定)标准主轴

主轴规格

标准主轴规格 10,000rev/min

驱动方式

直接驱动

精度

轴双向定位精度

0.006-0.02mm(基于ISO230-2:2006的测定值)

轴双向往复定位精度

未满0.004mm (基于ISO230-2:2006的测定值）

驱动方式

直接驱动

占地

外形尺寸

1650*2100*2300mm

1

控制装置 FANUC Series 31i-B

2

基本控制轴数 3轴(X、Y、Z轴)

3

HRV控制

4

快进钟型加减速

5

刚性攻牙M29

6

手动手柄进给

7

程序储存容量(4Mb)

8

登陆程序数 1,000个

9

*佳扭距加/减速

10

后台编辑(多个程序同时编辑)

11

快速编辑

12

带有控制器一体型显示装置10-4英寸彩色LCD

13

阅读机 / 穿孔机接口

14

以太网接口

15

工件坐标系G52-G59

16

追加48组工件坐标系G54.1

17

返回参考点G28

18

螺旋线插补

19

双检安全

20

子程序调用M98.M198/M99

21

用户宏程序B G65.G66/G67

22

钻孔用固定循环G73.G74.G76.G81ˉG89/G80

23

坐标旋转G68.G69

24

准备文件

25

操作引导i(包括循环检测)

26

录返

27

返回刚性攻牙

28

AI热位移补偿(XYZ轴)

29

跳步G31

30

多级跳步G31P1-4

31

刀具补偿存储器CD/H 代码.形状/磨损别

32

AI刀具寿命管理

33

生产管理记数据

34

AI轮廓控制I

35

起动前行程限制检查

36

存储行程检查1

37

存储行程检查2 G22/G23

38

用户PMC

所需动力源

电源

AC200-V220V+10~-15％三相50/60HZ 10KVA

气压源

0.35-0.5MPa（建议使用0.5MPa）（但为计示压力）

0.15m3/min（大气压流量）

机器尺寸

机器高度

2,236±10mm(没有*定高立柱时)

机器重量

约2,000KG

地面

负荷

3tf/m2(29.4kN/m2)以上 推荐:5tf/m2 (49.0kN/m2)以上

压强

367kgf/cm2 (36N/mm2)

振动

2m/s2  (0.2G)以下

环境温度

工作中 0~45℃

收放中或者运输途中 -20~60℃

温度变化

0.3℃/分钟之内

湿度

通常

75%之内（相对湿度）

短时间

95%之内

包围气体

不应有腐蚀性、可燃性气体
