1、机床用途：

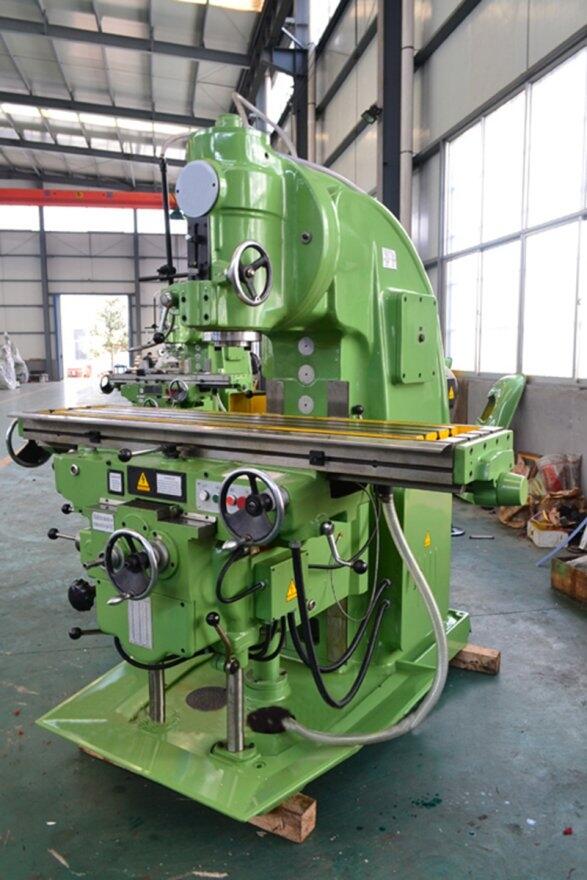

X5032系列型立式升降台铣床是一种使用范围很广的机床，它适用于各种棒状铣刀、角度铣刀及端面铣刀来铣削平面、斜面、沟槽、齿轮等。如果装上分度头的同时，把分度头的轴与工作台的纵向丝杠挂轮架联系起来，尚能铣切螺旋面。本机床还可以装圆工作台，用以铣切凸轮及弧形槽。
本机床适用于各种机械加工行业，从小规模的机械修理站到大量生产的部门都可以使用。
2、X5032系列型立式升降台铣床具有下列性能：
机床结构本身具有足够的刚性，能承受较重负荷的切削工作。
机床有足够的功率和很广的变速范围，能充分发挥刀具效能，并能使用硬质合金刀具进行高速切削。在机床的前面和左面，各有一套功能相同的按钮和操纵手柄（即复式操纵装置），使工作者能选择最方便的位置进行工作。机床操作方便简单。主轴的起动、停止和工作台快速移动的开动，都有明显的按钮。工作台进给可以由手柄操纵，其进给方向和操作手柄所指的方向一致，也可机动。主轴的转速和进给量用变速盘来选择。主轴变速和进给变速机构均装有冲动装置，使变速时齿轮顺德啮合。机床的主要传动零件均用合金钢制成，容易磨损的零件均用耐磨材料制成，保证了机床有足够长的使用寿命。
容易磨损的部分设有消除间隙的调整装置，保证机床的精度和工作平稳。机床有良好的安全装置。手动进给和机动进给间有互锁机构，行程有限位撞块保证了操作者及机床的安全。
机床主传动采用电磁离合器制动，迅速、平稳。当加工完毕或其它原因而需停止机床时，只要按一下“停止”按钮，机床的全部运动立即停止。机床能进行顺铣和逆铣加工。工作台在三个方向上（纵向、横向和垂向）都能进行快速移动，减少辅助时间，提高生产效率。
工作台横向和垂向方向的移动，集中地由一个手柄操纵。操纵者用该手柄可以控制工作台两个方向的进给运动。
机床有完善的润滑系统，重要的传动零件和轴承由机动油泵进行自动润滑，同时设有指示器进行经常检查，需要手动润滑的部位其加油点均设在明显处。各重要传动件和主轴均安装在滚动轴承上，提高了传动效率。主轴上滚动轴承还能调整，保证了主轴精度。X5032型铣床三向进给丝杠为梯行丝杠，X5032A型铣床三向进给丝杠为滚珠丝杠。
3、技术特性
|
参 数 |
单位 |
X5032、X5032A |
X5032B |
|
工作台面积（宽×长） |
mm |
320×1325 |
320×1600 |
|
工作台纵向行程（手动/机动） |
mm |
700/680 |
900/880 |
|
工作台横向行程（手动/机动） |
mm |
255/240 |
255/240 |
|
工作台垂向行程（手动/机动） |
mm |
370/350 |
370/350 |
|
T型槽数 |
mm |
3 |
3 |
|
T型槽宽度 |
mm |
18 |
18 |
|
T型槽间距 |
mm |
70 |
70 |
|
主轴孔锥度 |
|
7：24 ISO50 |
7：24 ISO50 |
|
主轴孔径 |
mm |
Φ29 |
Φ29 |
|
主轴前轴承直径 |
mm |
90 |
90 |
|
主轴轴向移动距离 |
mm |
70 |
70 |
|
立铣头回转角度 |
mm |
±45° |
±45° |
|
主轴端面到工作台面距离 |
mm |
45～415 |
45～415 |
|
床身垂直导轨到主轴中心线的距离 |
mm |
350 |
350 |
|
主轴转速级数 |
|
18 |
18 |
|
主轴转速范围 |
r.p.m |
30～1500 |
30～1500 |
|
工作台进给量级数 |
|
18 |
18 |
|
工作台纵向进给范围 |
mm/min |
23.5～1180 |
23.5～1180 |
|
工作台横向进给范围 |
mm/min |
15～786 |
15～786 |
|
工作台垂向进给范围 |
mm/min |
8～394 |
8～394 |
|
工作台纵向快速移动速度 |
mm/min |
2300 |
2300 |
|
工作台横向快速移动速度 |
mm/min |
1540 |
1540 |
|
工作台垂向快速移动速度 |
mm/min |
770 |
770 |
|
电源总容量 |
KVA |
11 |
11 |
|
主电机功率 |
Kw |
7.5 |
7.5 |
|
主电机转速 |
r/min |
1440 |
1440 |
|
进给电机功率 |
Kw |
1.5 |
1.5 |
|
进给电机转速 |
r/min |
1400 |
1400 |
|
冷却泵电机功率 |
Kw |
0.125 |
0.125 |
|
冷却泵输出流量 |
L/min |
22 |
22 |
|
机床外形尺寸（长×宽×高） |
mm |
X5032： 2294×1770×1904 |
|
|
X5032B： 2294×2050×1904 |
|||
|
承重 |
Kg |
500 |
500 |
|
机床重量 |
Kg |
2900 |
3000 |
