奥博森HK-8数显智能操控装置优质原材料
醴陵奥博森电气厂生产的HK-8数显智能操控装置，根据当前中压系统开关柜技术发展而开发设计的一种新型的多功能、智能化模拟动态指示装置。它适用于中压户内中置柜、手车柜、固定柜、环网柜、等多种开关柜，具有功能完善、结构紧凑、显示形象直观、反应灵敏可靠的特点，能够取代安装于开关柜上的传统的一次回路模拟指示牌、电磁式开关状态显示器、接地指示器及除湿加热控制器等诸多元件，可大大减少元件数量，增加其稳定性能并简化开关柜结构。
醴陵奥博森电气厂生产的开关柜智能操控装置是针对3～35KV户内开柜设计研制的新一代产品，适用于中置柜、手车柜、固定柜、环网柜等多种开关柜。
本公司的数显智能操控装置功能强大：有带电显示、温湿度数字显示、自动加热除湿控制，断路器分合闸状态指示；储能、接地开关指示；语音防误指示；RS485通讯接口功能等。

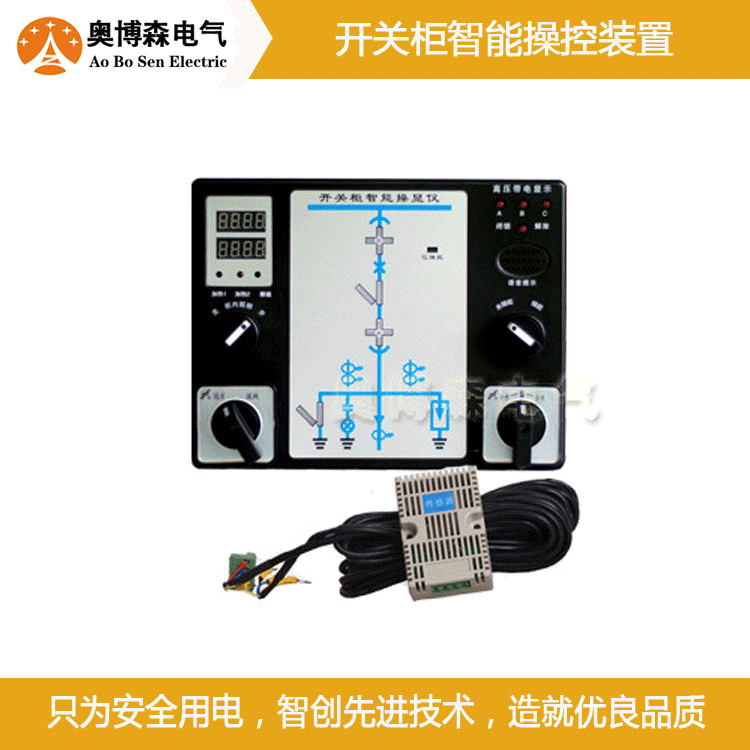

HK-8数显智能操控装置详见实物图:
各供应商的同类型号：
SGM-KZ900C，SH-K850，sh-k950c，SH-K950C/D，sh-kz，SK9500，SK9800，sk-9800，skcd860，SK-KB，smat-ax100，smr-k9000，SMR-K9050，snd2200，SNT-822S-96，sp9000，SP-9000，sp9000d，sp9001，SP-9001，sp9002，SP-9002，sp9003，SP-9003，SP-9004，sp-9005，sp9006，sp9007，sp-9007，SP9900，sp-9900，sp-9903，SSD-2000，ST-801S-96，st-802s-96e，STCK-6000，STCK-6300，STCK-6500，STCK-6600，STCK-6700，stkz-600，SXK-003，SXK-003-TR，SXK-004，SXK-005，sxk-005-tr-p5，SXK-006，SXK-0060，sxk-006e，SXK-007，sxk-008，SY-8800，tc-7000，tcx200，TCX2000，tcx500，TCX800，TF6000B，th100，th100i，th100-ii，th100wdxk，TL-6000，TL-6300，TL-6500，TL-6800，TL-6800A，TL-Y100，tm-3000，tn9700，tp2800，tp2800-b，tp2800-c，tp2800-t，TR2000，tr2000-c，TR2000-D，TR2000-E，ts-5004，TS-5006
仪器基本功能介绍
产品面板功能显示说明
（注：图中编号是为了说明面板的指示功能，实际仪器上无编号。）
注：
01断路器合闸指示 10温度、湿度指示（双温双湿）
02断路器分闸指示 11自动加热指示
03工作指示位置 12通风报警指示
04试验指示位置 13柜内照明转换开关
05接地开关合指示 14远方、就地操作开关
06接地开关分指示 15语音提示
07储能指示 16已储能/未储能转换开关
08带电指示（A、B、C）三相 17分闸、合闸开关
09闭锁指示
产品端子接线图（以下为标准接线端子图，谨作参考！）
接线端子介绍：
1：断路器合 12：接地
2：断路器分 13、14：加热器电源
3：试验位置 15、16：仪器操控电源
4：工作位置 17、18：1路加热器输出（无源输出）
5：接地刀分/合位置 19、20：2路加热器输出（无源输出）
6：储能指示 21、22：过热报警输出风机
7：公共端 23、24：电磁闭锁输出
8：空 25：温湿度传感器1
9：A相 26：温湿度传感器2
10：B相 27、28：RS485接口
11：C相
3)仪器开关状态动作说明：
仪器在通电情况下：
当端子1与端子7短接时，01竖向红色模拟条亮，表示断路器合闸；
当端子2与端子7短接时，02侧向绿色模拟条亮，表示断路器分闸；
当端子3与端子7短接时，04横向绿色模拟条亮，表示小车处于试验位置；
当端子5与端子7短接时，05竖向红色模拟条亮，表示接地刀合指示；
当端子6与端子7短接时，面板上红色方灯亮，表示已储能；灯灭，表示未储能；
4)高压带电显示部分：
端子A、B、C带电时，面板上高压带电显示灯亮，分别表示母排A、B、C处于高
压带电状态，同时面板上09闭锁带指示灯灭。端子23、24为一组电磁闭锁输出，当A、B、C任何一项带电，端子23、24输出为开点。高压传感器副边失电时，A、B、C三点不带电，面板上09指示灯亮，端子23、24为闭合。
5)温湿度控制部分：
仪器采用了插拨式端子结构，方便用户安装、接线、使用。插口A接一路温湿度传感器，插口B接另一路温湿度传感器，仪器的工作条件出厂已设定好，产品处于自动位置，用户如需变更参数请参考下表设定：
设定参数及其意义如下表：
序号 设置出厂设定说明
1温度下限5℃
2温度回差10℃
3温度上限40℃
4温度回差35℃
5湿度上限90%RH
6湿度回差85%RH
7本机地址01
6)仪表参数设定功能说明:
1.设定参数的显示在一路温度、湿度显示窗口左边显示设定值序号，右边显示设定值。
2.仪器进入参数设定时，仪器第二路温度、湿度显示窗口此时不显示数字，只显示“— —”。
3.温度、湿度参数设定的方法举例如下：
本仪器接通电源后，首先显示的是系统测试状态，此时：加热A、加热B、通风、断线报警、指示灯全部点亮，同时，8个数码管显示语音提示，大约在1～2秒之后，将显示图1所示内容。
(1)显示说明（图1）此时，显示是当前环境的状态，其中的数字为例举值。
一路温度 15℃
一路湿度 50RH%
第二路温度 16℃
第二路湿度 51RH%
(2)参数设定方法如下：
1.参数设置如下：按住“设置”键5秒不放手，进入设置状态，共有7项，设置（01-07）每按一下“设置”键，会跳到下一项。
2.（如图2）A、进入“01.05”时，代表当传感器温度低于温度下限（5℃）以下，加热器指示灯亮,加热器开始加热。B、如果因环境不同，调整所需温度按上下键。
3.（如图3）A、进入“02.10”时，代表当加热器加热后传感器温度大于温度大于温度上限（10℃）以上，加热器指示灯灭，加热器停止加热。B、如果因环境不同，调整所需温度按上下键。
4.（如图4）A、进入“03.40”时，代表当传感器温度大于温度上限（40℃）以上，风机指示灯亮，风机开始工作。B、如果因环境不同，调整所需温度按上下键。
5.（如图5）A、进入“04.35”时，代表当传感器温度小于温度下限（35℃）以下，风机指示灯灭，风机停止降温工作。B、如果因环境不同，调整所需温度按上下键。
6.（如图6）A、进入“05.90”时，代表当传感器湿度大于湿度上限（90%RH)以上，加热指示灯亮，加热器开始加热。B、如果因环境不同，调整所需温度按上下键。
7.（如图7）A、进入“06.85”时，代表当传感器湿度小于湿度下限(85%RH)以下，加热器指示灯不亮，加热器停止加热。B、如果因环境不同，调整所需温度按上下键。
8.（如图8）进入“07.01”工作地址时，无需设置，再按一下设置键进入整机工作状态。
