辽宁奥博森hl-600c2p开关柜智能操控
hl-600c2p开关柜智能操控系列产品以一体化布局配套装备于开关柜，将简化开关柜的面板结构设计，美化开关柜的面板布局，完善开关状态的指示功能和安全性能。该系列产品可用于3～40KV户内的开关柜、适用于中置柜、手车柜、固定柜、环网柜等多种开关柜，符合IEC255-22标准。

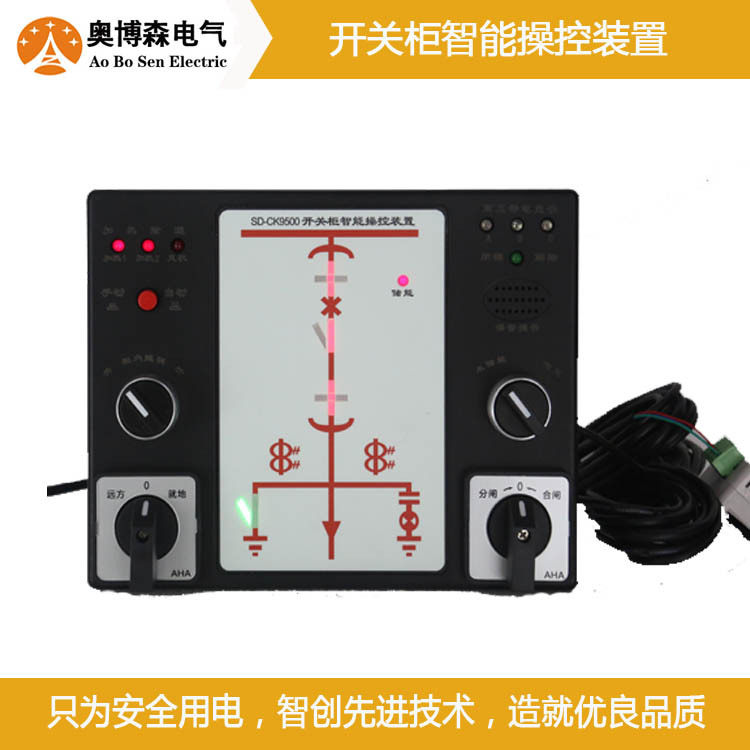

hl-600c2p开关柜智能操控详见实物图：
同行业产品型号：
SGM-KZ900C SH-K850 sh-k950c SH-K950C/D sh-kz SK9500 SK9800 sk-9800 skcd860 SK-KB smat-ax100 smr-k9000 SMR-K9050 snd2200 SNT-822S-96 sp9000 SP-9000 sp9000d sp9001 SP-9001 sp9002 SP-9002 sp9003 SP-9003 SP-9004 sp-9005 sp9006 sp9007 sp-9007 SP9900 sp-9900 sp-9903 SSD-2000 ST-801S-96 st-802s-96e STCK-6000 STCK-6300 STCK-6500 STCK-6600 STCK-6700 stkz-600 SXK-003 SXK-003-TR SXK-004 SXK-005 sxk-005-tr-p5 SXK-006 SXK-0060 sxk-006e SXK-007 sxk-008 SY-8800 tc-7000 tcx200 TCX2000 tcx500 TCX800 TF6000B th100 th100i
技术指标：
1.工作电源：AC/DC 220V±10% 50Hz
2.加热器工作电源：AC220V±10% 50Hz
3.使用环境：温度-20～70℃ 相对湿度≤95%RH
4.数字显示范围：温度-19～99℃ 湿度0～99%RH
5.功耗：≤5W
6.抗电强度：外壳与端子间大于AC2000V
7.绝缘性能：外壳与端子间大于100MΩ
8.模拟指示说明：
断路器状态指示（无源触点输入）：
合闸时，合闸触点闭合，红色模拟条亮
分闸时，分闸触点闭合，绿色模拟条亮
弹簧储能指示（无源触点输入）：
触点闭合，红色LED亮，表示已储能
触点断开，LED熄灭，表示未储能
手车位置指示（无源触点输入）：
工作位置触点闭合时，红色垂直模拟条亮
试验位置触点闭合时，绿色水平模拟条亮
接地闸刀位置指示（无源触点输入）：
触点闭合，红色垂直模拟条亮，表示接地合闸
触点断开，绿色模拟条亮，表示接地断开
注：失电状态下所有的发光指示均不亮，以上接点信号均来自断路器的辅助接点。
9.高压带电指示部分
LED启辉电压（KV):母线电压×0.087
闭锁启控电压（KV):母线电压×0.65
注：高压带电指示部分的工作不受系统工作电源的影响，当带电显示处于无电状态下闭锁才可解除。
10.温湿度控制部分
传感器路数：两路温度、两路凝露。
逻辑关系：当温度≤5℃或湿度≥90%RH将形成凝露时，对应加热指示灯亮，加热触点闭合；当温度>10℃或湿度≤85%RH停止加热；当温度≥40℃，过热指示灯亮，过热输出(风机）接点闭合，当温度≤35℃系统停止风机工作。
断线报警：当加热器发生断线无法正常加热时，报警指示灯指示。
手动加热开关：开关可处于自动或手动两种状态，通常是在自动状态下，此时温湿度控制逻辑同上；当按下开关后，手动LED点亮，系统处于手动强制加热状态，直至手动加热解除或温度≥40℃时，停止加热。
11.智能防误提示功能
当手车即处于试验位置也处于工作位置时或即非试验位置也非工作位置时，如断路器处于合闸状态时，有“请分断路器”的语音提示，直至断路器分闸操作后止，以防操作者在断路器处于合闸状态时，误强行推进手车至工作位置；如接地开关误被强制合闸，有“请分接地开关”的语音提示，直至接地刀分闸操作后止，以防操作者误合接地开关；当以上两种情况同时发生时，有“请分断路器、请分接地开关”的语音提示。当带电指示传感器未上电时，装置右上方绿灯点亮；已上电后，A.B.C三相高压带电指示红灯点亮，绿灯熄灭，同时有“本柜主回路已带电”语音提示。
12.通讯功能
本设备具有双向Rs485接口，可实现手车位置状态、断路器位置状态、弹簧储能态、接地刀状态、温湿度当前采样数值，加热是否启动，手动加热开关是否按下，是否产生过热报警，及加热器是否断线，智能防误提示功能是否正常等一系列参数的实时传输。
通讯协议采用：MODBUS通讯规约；或由用户指定（提供）通讯协议。
13.其它辅助功能
本装置显示仪面板上，按用户指定要求可选配分/合闸万转开关、远方/就地万转开关、储能及柜内照明旋钮开关，用户可直接在本装置上进行相关操作。从而使本装置实现了真正意义上集显示、监测、控制、操作、和远程组网通讯于一体化的新型电力仪表。
醴陵奥博森电气厂生产的智能操控装置产品经众多客户使用，性能稳定、质量可靠、享有盛誉，性价比在同类产品中较具竞争力。本公司产品畅销国内外。
