PE-9648 信号源说明书（V1.1）
一、 简介：
PE 系列信号源包含 9696、4896、9648、4848、PCB 板式（定制）等不同的应用方案。供电电源电
压可以 AC220V、AC110V、AC24V、DC24V 等常用电源。信号类型可以 4-20mA、1-5V、0-10V 等
标准工业信号。 二、 性能指标：
输入信号： DC4-20mA 输出信号： DC4-20mA
输入阻抗： 220Ω 输出阻抗： 0Ω（恒流源）
精度误差： ±0.2% 精度误差： ±0.1%
线性度： ±0.05% 线性度： ±0.05%
响应时间： 0.5s 响应时间： 0.02s
温度系数： 200ppm 温度系数： 200ppm
输入分辨率：±0.1% 输出分辨率：±0.1%
电源电压：AC85-265V 50/60Hz 静态功率：<2W
环境温度：-40---65℃ 抗冲击力：2G

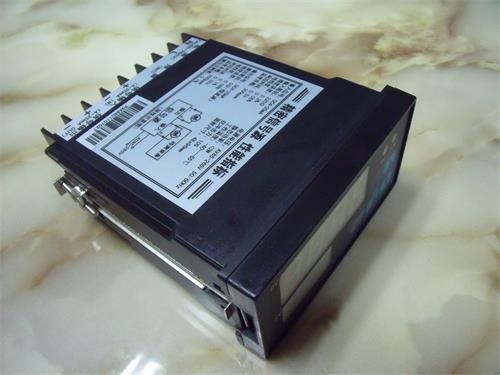

外型和开孔尺寸：宽×高×深为 96×48×110mm，开孔：91×45mm

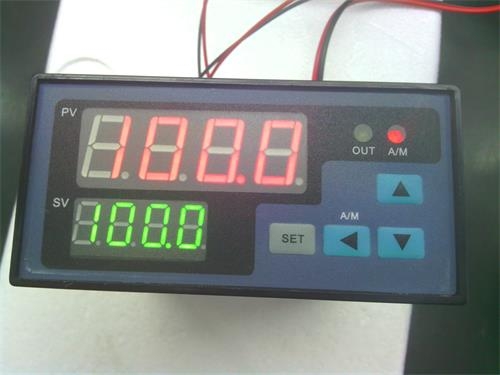

三、 控制面板：
参数
显示
1
LED
视窗-PV 红色大的数码管，显示 4-20mA 输入信号百分比值---输入值
2
LED
视窗-SV 绿色小的数码管，显示 4-20mA 输出信号百分比值---设定值
状态
指示
3 A/M 红色指示灯，常亮（无其它意义）
4 OUT 黄色指示灯，闪烁（无其它意义）
按键
8 SET 轻触：自动/手动状态切换 长按：进入功能菜单设置状态
功能设置状态：进入下一功能菜单/确认
? SV 设定值数码管 位移键，按此键从数码管左---右依次移位
9 ▲ SV 设定值数码管 数值增加键
10 ▼ SV 设定值数码管 数值减少键
说明：状态指示，1 代表亮灯 0 代表不亮灯 567 指示灯均不亮---不作信号脱节检测
四、 端子接线图：
如图： 1、端子 9 和 10：接入 AC220V 电源；
2、端子 13 和 14：输入 4-20mA 信号； 3、端子 15 和 16：输出 4-20mA 信号。 五、 使用方法：

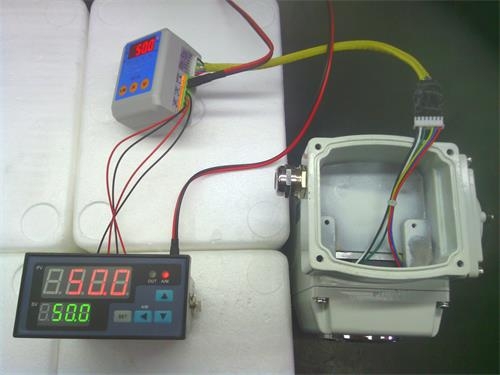

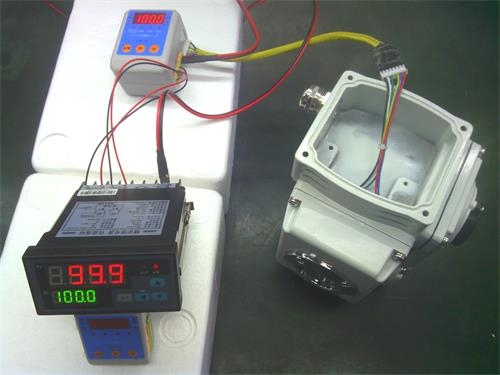

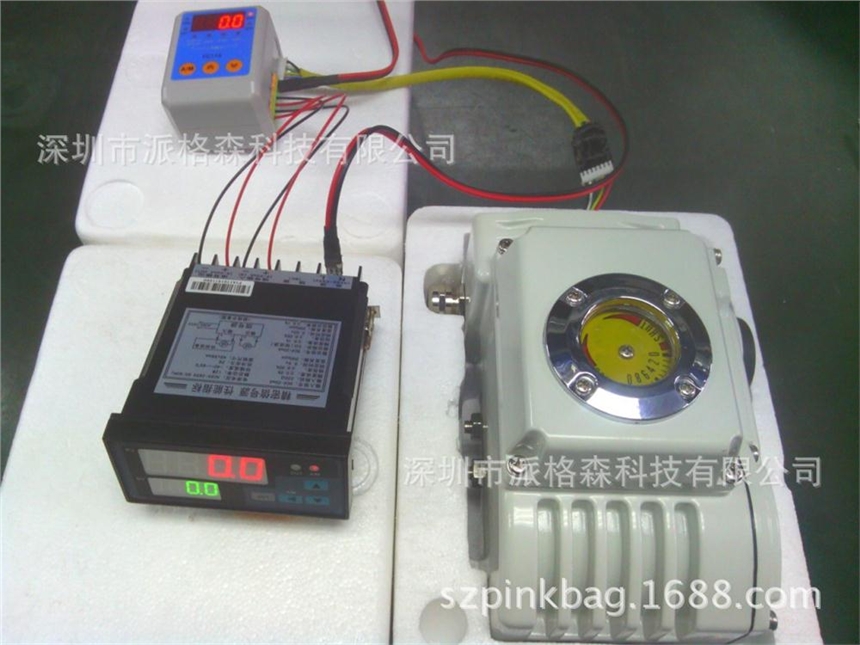

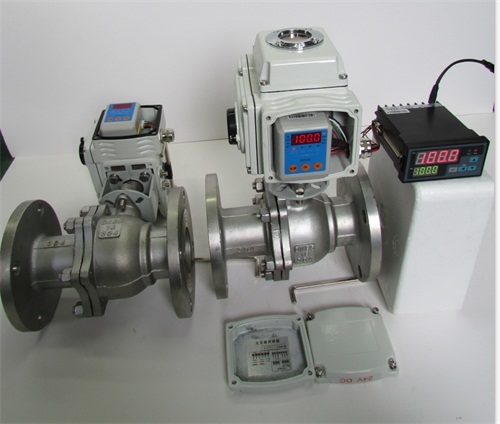

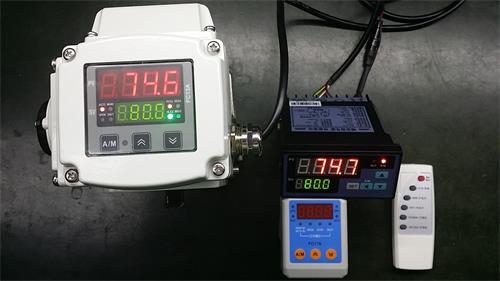

通常，外部设备的输出信号---接到信号源的输入端子（检测功能），外部设备的输入信号---接到信号源
的输出端子（控制功能），电源通电后，数码管全亮自检。
1、 直接按▲或▼键，可调整 SV 数码管的数值，调整范围为 0.0---100.0，对应 4---20mA 作为信号输出，
提供给外部设备。外部设备按该设定信号比例调节。每按一下▲或▼键，SV 数码管数值+1.0 或-1.0；
长按▲或▼键不放，SV 数码管数值连续增加或减少数值。
2、 按?键，SV 数码管百位闪烁，此时可按▲或▼键调整该位数值，调整好后，继续按?键，SV 数码管十
位闪烁，继续按▲或▼键调整该位数值，调整好后，继续按?键……直到十分位调整好后，数码管十分
位退出闪烁状态，按所设定的值输出电流值。3、 PV 数码管显示外部设备的输出信号比例值，当外部输入信号为 4---20mA 时，对应显示 0.0---100.0 比
例数据。
4、 PV 数码管显示范围 0.0-100.0，即当输入信号小于 0.0（4mA）或大于 100.0（20mA）时，该超出范围的
数据自动屏蔽掉。
5、 断电再从新上电时，SV 输出按断电前的设定值继续显示(掉电存储功能)。 六、 标定流程图：
输入标定：（输入信号端子 13 和 14 接可调节 4-20mA 的标准信号源设备）
1、 按住 SET 键不动，直到 PV 数码管显示 F1= ；按 4 下 SET 键，PV 数码管显示 F5= 。
2、 按▲或▼键，调整 SV 数码管的数值，当等于 123 时，按 SET 键，此时 PV 数码管显示 U1=，调节外部
信号源设备，使输入为标准 4mA。等几秒钟，当 SV 数值稳定不变后，按 SET 键，此时 PV 数码管显
示 U2=，调节外部信号源设备，使输入为标准 20mA。等几秒钟，当 SV 数值稳定不变后，按 SET 键，
此时 PV 数码管显示 F5=，按▲或▼键，调整 SV 数码管的数值，当等于 5 时，按 SET 键，保存退出菜
单。 输出标定：（输出信号端子 15 和 16 接检测 4-20mA 的标准信号设备，如万用表 mA 档）
1、 按住 SET 键不动，直到 PV 数码管显示 F1= ；按 4 下 SET 键，PV 数码管显示 F5= 。
2、 按▲或▼键，调整 SV 数码管的数值，当等于 223 时，按 SET 键，此时 PV 数码管显示 U3=，按▲或▼
键改变 SV 数码管的数值，观察万用表为标准 4mA。等几秒钟，当万用表数值稳定不变后，按 SET 键，
此时 PV 数码管显示 U4=，按▲或▼键改变 SV 数码管的数值，观察万用表为标准 20mA。等几秒钟，当
万用表数值稳定不变后，按 SET 键，此时 PV 数码管显示 F5=，按▲或▼键，调整 SV 数码管的数值，
当等于 5 时，按 SET 键，保存退出菜单。
当输入输出都需要标定时， 123 输入标定完成后，可进入 223 输出标定，再使 F5=5 保存退出。
