PP-J506NiCrCu/J556NiCrCu耐候钢焊条E7016-NCC
产品价格：￥23（人民币）
商铺名称：西安骏焊焊材有限公司
联系人：郑经理（先生）
联系手机：
固定电话：
企业邮箱：1661780919@qq.com
联系地址：雁塔区太白南路东侧新一代国际公寓1幢1单元
邮编：710000
联系我时，请说是在五金机电网上看到的，谢谢！
商品详情

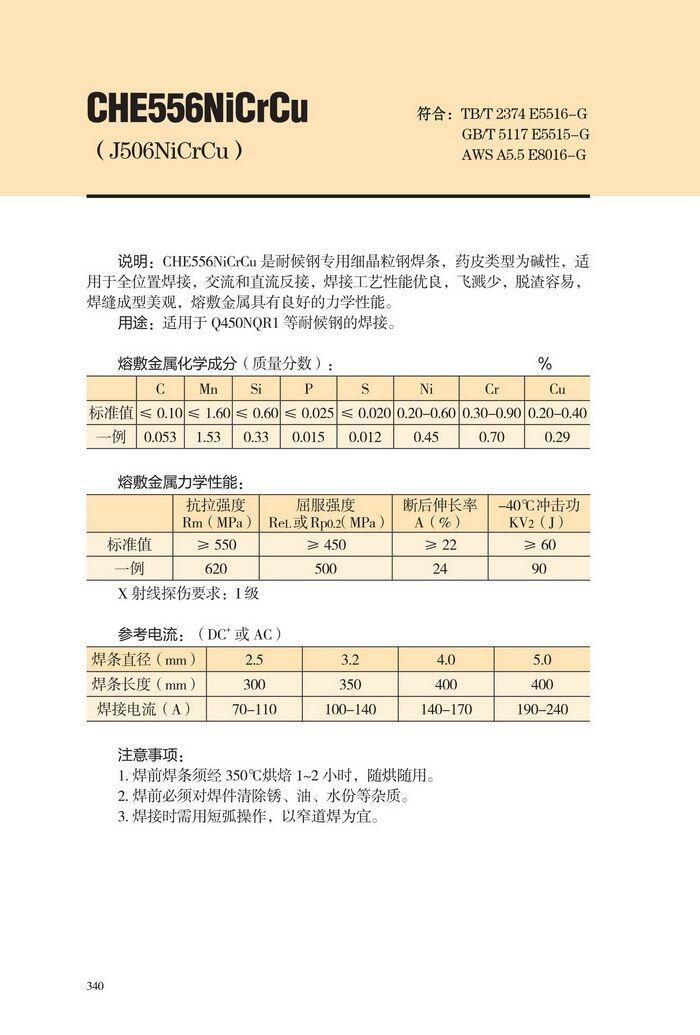

PP-J506NiCrCu/J556NiCrCu耐候钢焊条E7016-NCC
PP-J506NiCrCu/J556NiCrCu耐候钢焊条
J506NiCrCu
符合 GB/T 5117 E5016-NCC
AWS A5.5 E7016-NCC
说明:J506NiCrCu是低氢钾型药皮的耐候钢焊条。交直流两用，可进行全位置焊接。其熔敷金属具有优良的抗大气腐蚀性能、抗裂性能及良好的塑性和韧性。
用途:用于碳钢及490MPa抗拉强度等级耐候钢结构的焊接，如机车车辆、近海工程、桥梁等结构的焊接。戴维德合金焊材
熔敷金属化学成分(%)
|
化学成分
|
C
|
Mn
|
Si
|
S
|
P
|
Cu
|
Ni
|
Cr
|
|
保证值
|
≤0.12
|
0.30~0.90
|
≤0.70
|
≤0.030
|
≤0.035
|
0.20~0.50
|
0.20~0.50
|
0.20~0.40
|
熔敷金属力学性能
|
试验项目
|
Rm(MPa)
|
ReL或Rp0.2(Mpa)
|
A(%)
|
KV2(J)
|
KV2(J)
|
|
保证值
|
≥490
|
≥390
|
≥22
|
—(-30℃)
|
≥27(-40℃)
|
|
一般结果
|
500~600
|
400~480
|
23~29
|
60~160
|
50~150
|
熔敷金属扩散氢含量:≤6.0ml/100g(甘油法) 西安骏焊
X射线探伤:Ⅰ级
参考电流(AC、DC+)
|
焊条直径(mm)
|
φ2.5
|
φ3.2
|
φ4.0
|
φ5.0
|
|
焊接电流(A)
|
50~90
|
80~130
|
140~190
|
170~230
|
注意事项:
⒈焊前焊条须经350℃烘焙1h，随烘随用。
⒉焊前必须清除焊件的铁锈、油污、水分等杂质。
⒊焊接时须用短弧操作，以窄焊道为宜。
在线询盘/留言
