铠装屏蔽双绞电缆ASTP-120-2*2*0.75
● 采用一条双绞线电缆作总线，将各个节点串接起来，从总线到每个节点的引出线长度应
尽量短，以便使引出线中的反射信号对总线信号的影响低。

铠装屏蔽双绞电缆ASTP-120-2*2*0.75
注意总线特性阻抗的连续性，在阻抗不连续点就会发生信号的反射。下列几种情况易产
生这种不连续性：总线的不同区段采用了不同电缆、某一段总线上有过多收发器紧靠在
一起安装，再者是过长的分支线引出到总线。

铠装屏蔽双绞电缆ASTP-120-2*2*0.75
RS485 总线当空闲或开路时，会导致接收器误触发。因此接收器一端应加偏置电阻，将
总线设定在一个确定的状态。

铠装屏蔽双绞电缆ASTP-120-2*2*0.75
RS485 总线长距离通讯时由于阻抗不匹配会引起信号反射，必须在电缆的末端跨接一个
与电缆的特性阻抗同样大小的终端电阻（通常为120 Ω ），使电缆的阻抗连续

铠装屏蔽双绞电缆ASTP-120-2*2*0.75

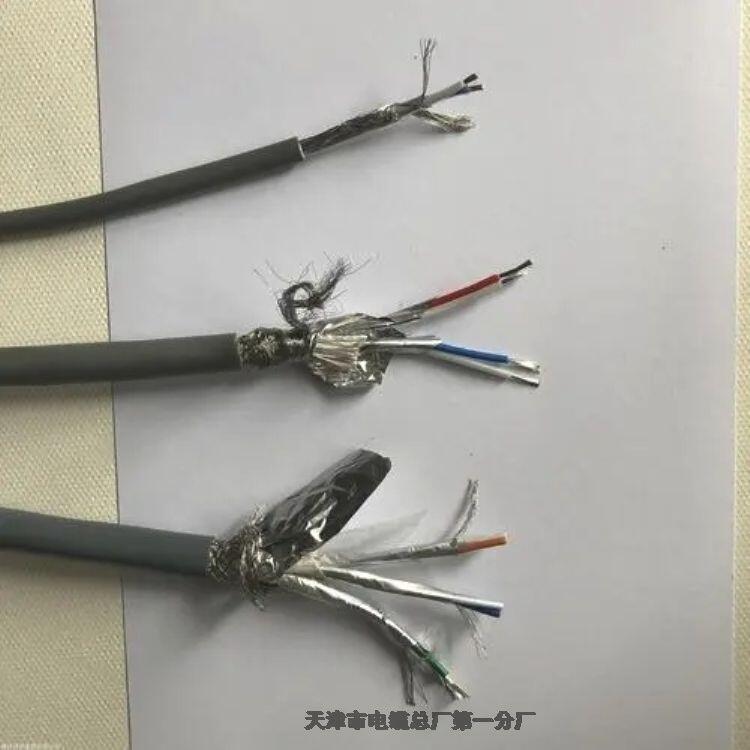

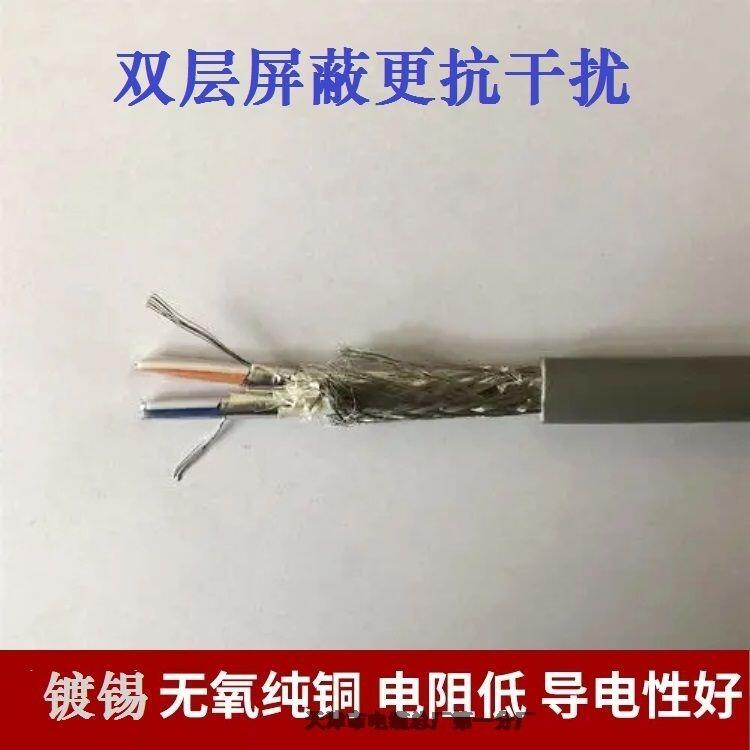

电缆结构：
 导体：采用镀锡铜丝精束,符合VDE0295class 5类标准；
 绝缘：德国进口PE绝缘材料；
 屏蔽1：镀锡铜丝精密编织；
 屏蔽2：采用铝塑复合带绕包屏蔽；
 护套：采用德国进口特种PVC复合料；
 附加件：镀锡铜丝精束导流线
