横梁：采用加重型钢板焊接结构，具有刚性好，强度高，惯量小的特点。所有焊接件均时效去应力处理，防止了结构变形，再经数控加工中心加工，保证机床及导轨的直线度，从而确保了设备的精度。

所谓定角度坡口指的就是在切割过程中,支管上各个相贯节点处的素线与支管轴线始终保持一定数值的角度.然而实践证明,定角度坡口仅仅适用于两管垂直对心相交或者是各个节点处的二面角都比较大的情况.

因为,二面角比较大,切割出来的坡口则可能过小

而二面角比较小,等离子切割机切割出来的坡口则可能过大.这样就会大大影响切割后焊接的质量和可靠性,同时对于壁厚不大的钢管来说,在切割时甚至会熔断部分坡口,导致焊接无法正常进行.

选择数控切割机15mm以下的碳钢用等离子切割，10-25mm碳钢用等离子和火焰切割均可，25mm以上碳钢所用等离子电源价格较高（切割坡度较明显），小型企业尽量考虑火焰切割

等离子切割机控制主界面由菜单栏，工具栏，控制功能区。

图形显示区是用来显示各种相贯管件的二维图形。控制功能区含有切割和仿真两种模式。切割和仿真的区别是:在切割模式下，可点火、预热、开切割氧或起弧（在等离子方式下）来通过四轴联动进行实际地切割操作;而在仿真模式下，控制系统没有开启点火、预热等切割工艺指令,只能进行五轴联动空移而不进行实际切割，这样可便操作员观察切割轨迹是否正确，从而避免出现因误操作又直接切割产生废料的情况。

数控切割机的控制功能区，可进行切割、暂停、继续、后退、结束和设定速度操作;同时，主界面 还可显示管件参数信息和进行切割速度、预热时间和切割方式的设定。

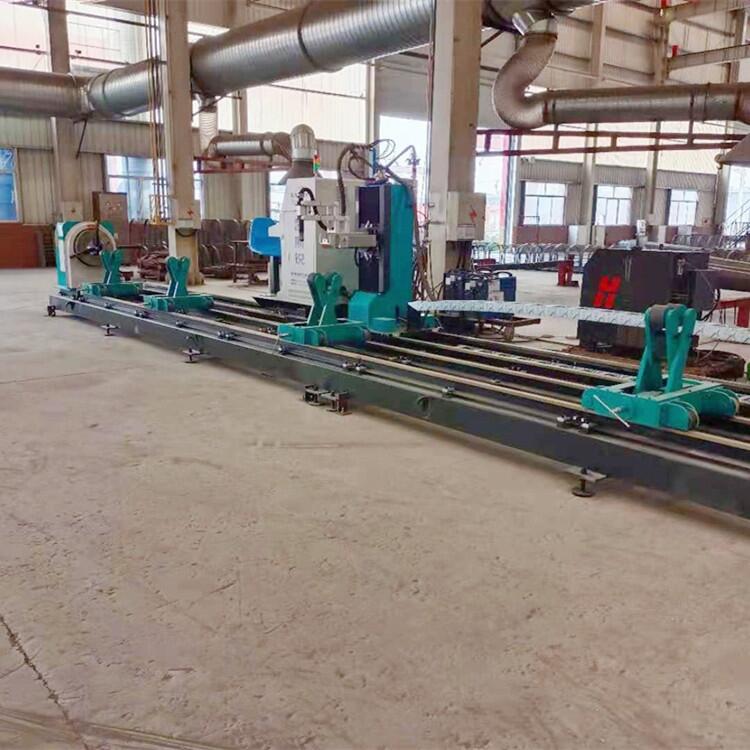

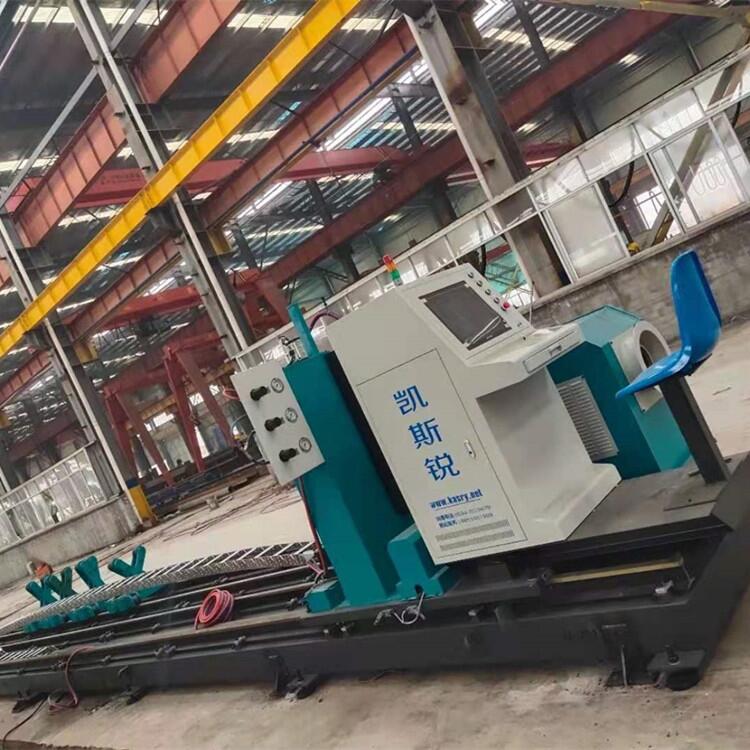

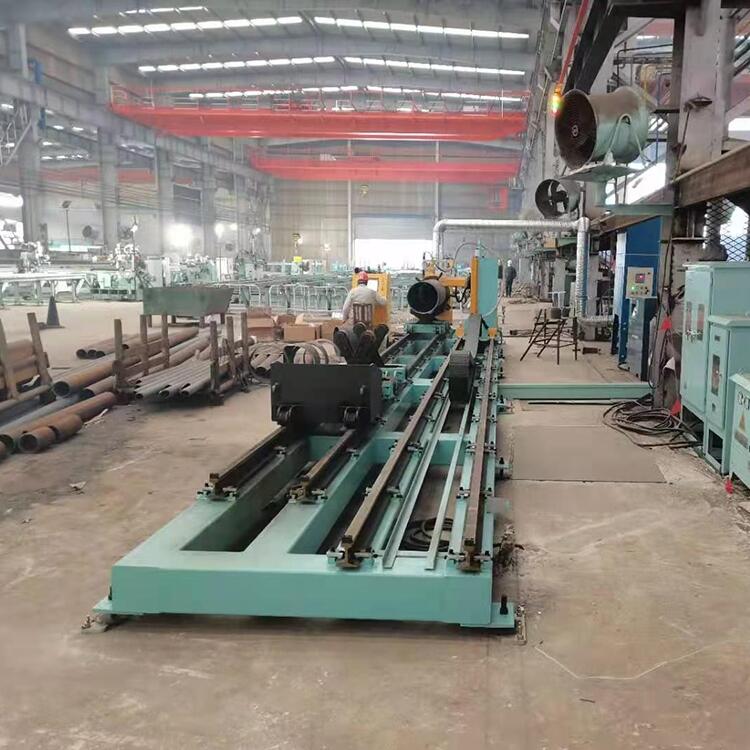

凯斯锐五轴相贯线切割机 加工60-800的圆管 可以下料各种特殊口型

相贯线切割机主要由电脑控制部分、机械部分和电路气路部分等四大部分组成。

电脑控制部分包括台湾研华工控机、固高运动控制板、液晶彩色显示屏、交流伺服驱动器、键盘和鼠标等。

机械部分是由卡盘旋转、等离子割炬、火焰割炬、导轨、剪刀型托架、底座等组成，

电、气路部分包括氧气、乙炔、气管、电磁气阀和电线电缆等组成

等离子切割机控制主界面由菜单栏、工具栏、控制功能区。

切割管径、长度、壁厚均可根据客户要求定制
