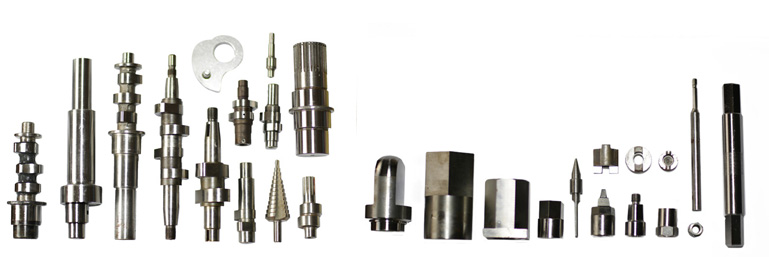

技术参数

规格

中心高

Center high

135mm

两顶尖中心距

Two top center distance

350mm

磨削直径范围

Grinding diameter range

Ф8~Ф200mm

非圆零件偏心距

Non-circular parts eccentricity

≤20mm

砂轮尺寸范围

Grinding wheel size range

Ф400×（25~80）×Ф203mm

砂轮线速度

Grinding wheel speed

≤45m/s

（可选≤60m/s、≤90m/s、≤120m/s）

砂轮电机功率

 Grinding wheel motor power

4kW

C轴电机功率

 C-axis motor power

1.2kW（力矩电机）

工件最大重量

 Max weight of the workpiece

≤30kg

砂轮架进给速度

Grinding wheel feed speed

0.01~6000mm/min

C轴转速

C axis speed

0~400r/min

C轴莫氏锥度

C-axis Mohs taper

MT5

尾架套筒行程

Tailstock sleeve travel

50mm

尾架莫氏锥度

Tailstock Mohs taper

MT4

工作精度圆度

Working accuracy roundness

≤1.5μm

尺寸一致性

Dimensional consistency

≤3μm/315mm

表面粗糙度

Surface roughness

Ra0.1~0.4μm

X轴重复定位精度

X-axis repeat positioning accuracy

≤1.5μm(50次)

Z轴重复定位精度

Z-axis repeat positioning accuracy

≤4.0μm(50次)

执行标准

Implementation of standards

Q/320281BGF01-2016 GB/T4685-2007

机床重量

 Machine weight

2600kg

机床外形尺寸(LxWxH)

 Machine dimensions(LxWXH)

1800×1800×2080mm

标准配置  Standard Configuration

GSK986GS数控磨床系统GSK986GS CNC Grinding Machine System

电气柜热交换器Electric cabinet heat exchanger

磁性过滤冷却Magnetic fiter cooling

特贝尔科技凸轮轮廓编程软件包(含加密狗)Teber Technoiogy Cam Profile Programming Package(with dongle）

可选配置Optional Configuration

FANUC 0i-F/G数控磨床系统  FANUC Oi-F/G CNC Grinding Machine System

SIEMENS 828D数控磨床系统SIEMENS 828D CNC Grinding Machine System

中原精密径向外圆量仪ZY precision radial cylindrical instrument

马波斯径向外圆量仪MARPOSS radial excircle meter

油雾机  oil mist machine

中原精密端面对刀仪ZY precision end face knife

液压站及液压尾座hydraulic station and hydraulic tailstock
