型 号

单位

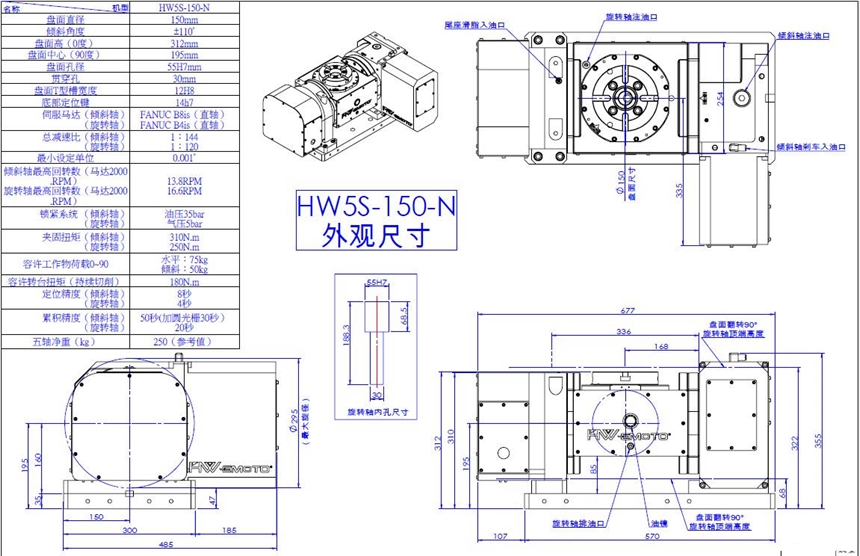

HW5S-150

工作台尺寸

mm

?150

盘面孔尺寸

mm

?55

倾斜角度轴

deg.

±110°

旋转角度

mm

360°

0°时盘面高度

mm

312

90°时盘面高度

mm

195

盘面T型槽

mm

12H8

伺服马达

旋转轴

FANUC

B4i

倾斜轴

FANUC

B8is

伺服马达转速（倾斜轴/旋转轴）

rpm

2000

减速比

旋转轴

1:120

倾斜轴

1:144

工作台转速（电机2000rpm）

rpm

13

最小分度单位

deg.

0.001

重复精度

旋转轴

arc-sec

4”

倾斜轴

arc-sec

8”

累计精度

旋转轴

arc-sec

20”

倾斜轴

arc-sec

60”

旋转轴锁紧扭力

旋转轴

N.m

250

倾斜轴

N.m

310

刹车压力

Kg/cm2

倾斜轴油压35/旋转轴气压5

容许切削力

旋转轴

Kgf-m

35

倾斜轴

Kgf-m

5

容许工件截重（水平放置）

kg

50

0°~ 90°倾斜载重

/

35

净重

kg

150
