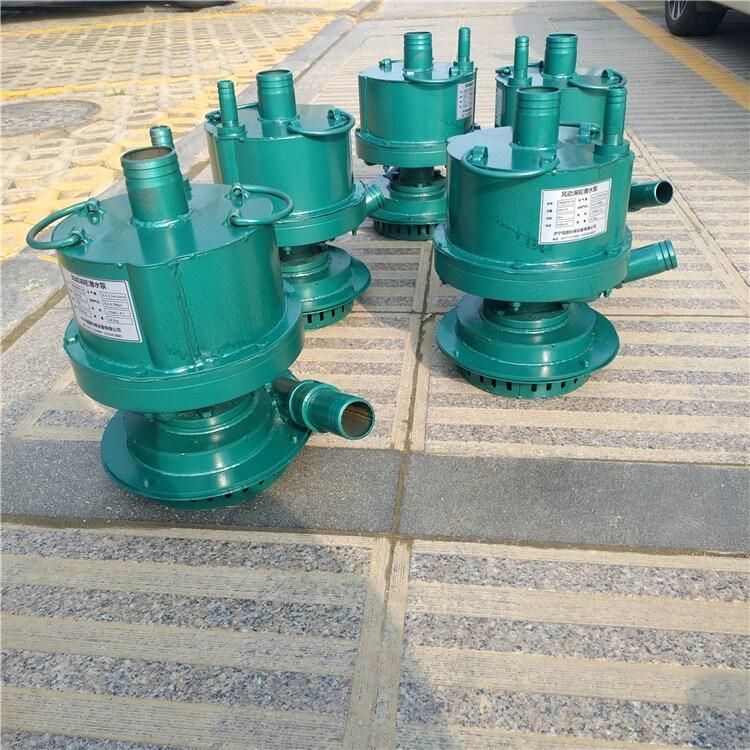

FWQB型风动涡轮潜水泵广泛适用于矿山的井巷开拓、竖井井筒施工和地下峒室工程的排水施工。FWQB风动潜水泵突破了往日的设计思想，FWQB涡轮潜水泵采用了风动涡轮传动、压缩空气为动力的新型潜水泵，克服了老式风泵噪音大、耗风量大、效率低的缺点。

FWQB系列风动潜水泵结构及工作原理

该泵由气动马达、水泵、油雾器、管接头四部分组成。

1.气动马达部分：由转子、叶片、气缸、壳体、上、下气缸盖、轴承压盖、顶盖等组成。转子上有均布的径向槽，槽内配有叶片，上、下气缸盖各有一只吹气眼。风泵启动时高气压从吹气眼将槽内叶片吹开，同时大量高气压从主风道进入气缸，推动叶片、驱使转子旋转。在壳体下方留有密封腔，腔内有密封圈将气、水隔开。密封圈采用弹簧密封，并利用气、水的压力，使密封圈内涨，增强密封效果。

2.水泵部分：有泵体、叶轮、泵座等组成。叶轮装在转子轴上，拧紧叶轮螺母，装上泵体、泵座，放入水中，转子带动叶轮旋转，在离心力的作用下，水流压入泵体的涡道内，并顺着出水管排出。

3.油雾器部分：由油雾器壳油雾器杆、调油阀芯等组成，油雾器装在顶盖上，壳内装满润滑油。

4.管接头部分：由进风组合接头和出水弯头两部分组成。进口组合接头安装在进风口处。

FWQB型风动涡轮潜水泵的特点：

1、噪音小，保持在40分贝以内；

2、耗风量少、效率高；

3、体积小、重量轻、结构紧凑、便于移动；

4、使用寿命长、易损件少、便于维修。

FWQB系列风动涡轮潜水泵的基本规格及参数:
