成都快开反冲洗除污器结构图
概述：
全自动反冲洗排污过滤器，是在ZPG型自动反冲洗排污过滤器的基础上，利用过滤网前后压力差（即阻力）并依靠自动化元件和电动执行机构，全自动完成过滤、清污、排污全过程的过滤器。JCG全自动反冲洗排污过滤器除具有ZPG自动反冲洗排污过滤器的全部性能外，还实现了全自动化，自动过滤排污和自动反冲洗清污，本型号过滤器除压差控制外，还有定时控制，可根据需要设置时间，从而实现定时全自动反冲洗过滤排污。且其清污、排污是在线过滤过程中一同完成的，不必停止水流运行。
结构形式：

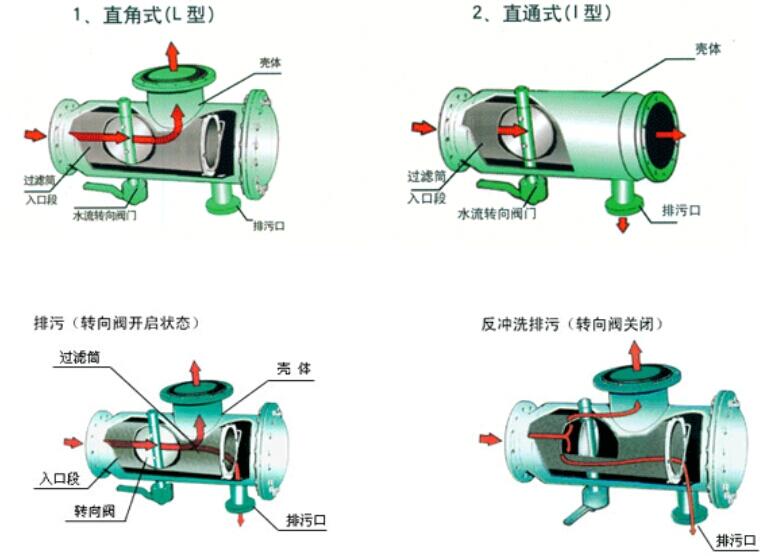

全自动反冲洗排污过滤器由壳体、不锈钢过滤网筒、杂质收集段，电动杂质排污口、电动水流转向蝶阀、机构、执行机构和控制箱组成。按安装型式及水流方向的不同分为直通式和角通式两种。
工作原理：
1、定时反冲洗排污
定时清洗排污，可设定时间为2-24小时动作。当定时时间到，电动执行器打开排污阀，过滤器进行排污30-60秒，然后电动执行器将转向蝶阀旋转90°到阻挡滤筒位，改变水流途径，进行反冲洗排污30-60秒。转向蝶阀复位，继续排污3-5秒，然后关闭排污口。
2、压差控制排污
压差控制器动作值可设定为0.03-0.07MPa,当过滤器前后压差达到压差控制器设定值时，压差控制器动作，过滤器排污阀开启，30-60秒结束，转向蝶阀复位，继续排污3-5秒，关闭排污阀。
3、手动控制
通过控制箱上按钮，可直接控制清污、排污。
性能特点与安装：
全自动反冲洗排污过滤器除具备ZPG自动反冲洗排污过滤器的全部性能特点外，还以下特点：
1、 全自动反冲洗排污过滤器运行管理方便、过滤速度高、冲洗简单可靠、反冲洗能力强。
2、 定时或压差控制方式，可全自动进行过滤器排污清洗，并保证过滤器的使用。
3、 控制箱设有过滤器工作状态、清洗状态、及故障状态指示，及相应信号的输出，操作简便。
4、 冲洗、反冲洗时间可调整，排污量小于正常工作流量的10%。
5、 安装参照ZPG自动反冲洗排污过滤器。
6、控制箱安装在控制室或过滤器附近。
7、按控制箱标示的接线端予标号和接线图进行接线。注意接地线的正确接地。
