KZ-2C(YYL)振动监控仪
?KZ-2C(YYL)振动监控仪是一种简便、高效的现场设备监测、控制、分析的工具，它主要用于连续运转的大型机械设备、旋转设备的超振的监控保护。可以避免因设备运转失常和振动幅度增大，造成设备损坏和人员伤亡。是设备保养维护的监控仪器。用户使用过程中，可根据设备允许振动量值设定控制值。当设备工作过程中出现异常现象，振动值增大、高大于所设定值（AL、AH）时，报警指示灯亮。如果连续超振时间超过所设定延迟时间后，二阶报警（AL预警绿灯、AH报警红灯）指示灯亮，同时仪器内部继电器工作，将有效地控制设备的主电源，防止意外事故发生，达到保护设备的目的。变送器可直接连接DCS、PLC或其它设备，为了方便现场安装，采用壁柜式或机柜式安装。本产品具有防尘、体积小、结构合理、性能稳定可靠、动作准确等特点。
一、性能指标
1、传感器:
DH-2一体化振动变送器(防水;线长12M)
2、测量范围
振动速度：0-20.00mm/s（可调）;工作频率：5HZ-1000HZ
3、报警及控制：分二阶报警：一阶为预警(AL)，控制输出继电器工作；二阶为报警(AH)，控制输出继电器工作
4、预警、报警设定范围：在测量范围内任意设定报
5、速度值显示误差： ?< 1%
6、输出： 0-20.0mm/s;测量值对应4―20mA(OUT)输出（可调）
7、继电器触点输出：?AC220V/5A（阻性负载）或AC220V/0.3A(感性负载),?常开（可调）
8、工作电源：85-240V ?50/60Hz
9、外形尺寸:?面板尺寸:160（长）×80mm（高）；开孔尺寸:?152+1×76+1mm；深度：82mm
10、工作环境：温度0～50.0℃,相对湿度不大于85%的无腐蚀性气体及无强电磁干扰的场所
二、操作说明：
1、面板说明
（1）PV 显示窗：正常显示振动测量值；在参数修改状态下显示参数和参数值符号。
（2）AL 指示灯：当此指示灯亮时，仪表对应下限继电器有输出。
（3）AH 指示灯：当此指示灯亮时，仪表对应上限继电器有输出。
（5）ALL 指示灯：此功能未加。
（6）AHH指示灯：此功能未加。
（7）功能键(SET)：按键3S 可进入参数修改状态；再按一下(SET)放开后进入给定参数值修改状态。
（8）移位键(?)在修改参数状态下按此键可实现修改数字的位置移动。
（9）数字减小键(▼)：在参数修改、给定值修改或手动调节状态下可实现数字的减小。
（10）数字增加键(▲)：在参数修改、给定值修改或手动调节状态下可实现数字的增加。
?
?
2、仪表一级参数设定
|
代码 |
参数 |
名称 |
设定范围 |
说明 |
出厂值 |
|
0 |
AH |
上限报警值 |
0-20.00 |
显示上限报警设定值 |
15.00 |
|
1 |
DH |
上限报警回差 |
0-20.00 |
显示上限报警回差值 |
0.10 |
|
2 |
AL |
下限报警值 |
0-20.00 |
显示下限报警设定值 |
10.00 |
|
3 |
DL |
下限报警回差 |
0-20.00 |
显示下限报警回差值 |
0.10 |
|
4 |
AHH |
上上限报警值 |
末用 |
? |
? |
|
5 |
DHH |
上上限报警回差 |
末用 |
? |
? |
|
6 |
ALL |
下下限报警值 |
末用 |
? |
? |
|
7 |
DLL |
下下限报警回差 |
末用 |
? |
? |
|
8 |
PASS |
二级菜单密码输入 |
0～9999 |
当输入参数555时,?进入二级菜单 当输入参数666时,?备份当前参数 |
0 |
3、仪表二级参数设定
|
代码 |
参数 |
名称 |
设定范围 |
说明 |
出厂值 |
|
0 |
SN |
信号输入类型 |
0-22 |
15为4-20mA传感器输出信号 |
15 |
|
1 |
DOT |
小数点 |
0-3 |
0为无小数点,1为十位,2为百位 |
2 |
|
2 |
PUL |
测量量程下限 |
-999-9999 |
设定输入信号测量下限量程 |
0 |
|
3 |
PUH |
测量量程上限 |
-999-9999 |
设定输入信号测量上限量程 |
20.00 |
|
4 |
PBIA |
显示输入零点迁移 |
全量程 |
设定输入零点迁移量 |
0 |
|
5 |
FILT |
滤波系数 |
0.100-0.900 |
设定不能超过0.900 |
0.100 |
|
6 |
K1 |
显示输入量程比例 |
0-1.999倍 |
设定显示输入量程放大比例 |
1 |
|
7 |
OU-A |
变送输出类型 |
0-6 |
2为对应测量值线性输出4-20mA |
2 |
|
8 |
PH |
上限报警类型 |
0-2 |
0禁止报警;1高报警;2低报警 注:1为报警继电器常开,?改2继电继电器为常闭 |
1 |
|
9 |
PL |
下限报警类型 |
0-2 |
0禁止报警;1高报警;2低报警 注:1为报警继电器常开,?改2继电继电器为常闭 |
1 |
|
10 |
PHH |
上上限报警类型 |
末用 |
? |
? |
|
11 |
PLL |
下下限报警类型 |
末用 |
? |
? |
|
12 |
INPH |
非标信号输入大值 |
10-100mV |
设定100.0 |
100.0 |
|
13 |
INPL |
非标信号输入小值 |
0-90mV |
设定0.0 |
0.0 |
|
14 |
BAUD |
通讯波特率 |
0-3 |
通讯时速度1200 bps -9600bps |
3 |
|
15 |
ID |
通讯地址 |
0-31 |
不超过31 |
1 |
4、参数设置方法
a、一级参数设定
上电后，按SET 键约3 秒，仪表进入第一参数设置区，按▼、▲键仪表将按参数符号0～8依次在显示窗显示参数符号，此时再按下SET 键进入该符号参数值设定。?、▼、▲三键可调整参数值，调好后按SET 键确认保存数据，显示窗再次自动转到参数符号, 按▼、▲键继续选择参数符号调完为止。如设置中途间隔60 秒无任何操作或按SET 键约3 秒，仪表将自动保存数据，退出设置状态，仪表返回测量。
b、二级参数设定
上电后，按SET 键后3 秒放开，仪表进入第一参数设置区，此时可按上此时可按▼、▲键进入PASS参数，再按SET 键后，用?、▼、▲三键输入555; 再次按键SET 键后仪表进入第二设置区，按▼、▲键仪表将按参数符号0～15依次在显示窗显示参数符号，此时再按下SET 键进入该符号参数值设定。?、▼、▲三键可调整参数值，调好后按SET 键确认保存数据，仪表返回第二设置区。如设置中途间隔60 秒无任何操作或按SET 键约3 秒，仪表将自动保存数据，退出设置状态，仪表返回测量。

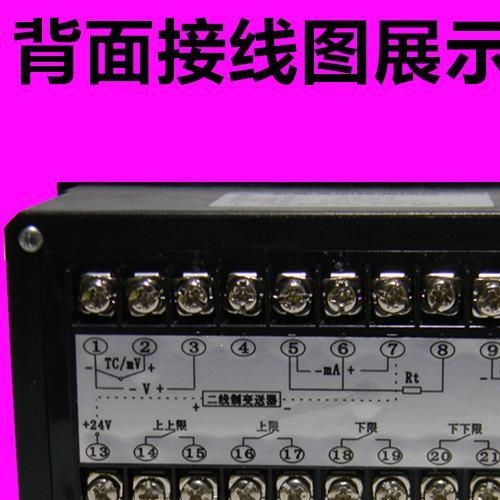

5、仪表接线
