上海 凯则科技 变压器绝缘油中气体分析检测 气相色谱仪 售后无忧
上海 凯则科技 变压器绝缘油中气体分析检测 气相色谱仪 售后无忧
产品价格:¥37800(人民币)
  • 规格:GC-7900KZ
  • 发货地:本地至全国
  • 品牌:
  • 最小起订量:1台
  • 诚信商家
    会员级别:钻石会员
    认证类型:企业认证
    企业证件:通过认证

    商铺名称:上海凯则科技有限公司

    联系人:朱经理(先生)

    联系手机:

    固定电话:

    企业邮箱:kzkjgs@163.com

    联系地址:上海市奉贤区

    邮编:

    联系我时,请说是在五金机电网上看到的,谢谢!

    商品详情

      气相色谱法测定绝缘油中溶解气体的组分含量,是发供电企业判断运行中的充油电力设备是否存在潜伏性的过热、放电等故障,以保障电网安全有效运行的有效手段。也是充油电气设备制造厂家对其设备进行出厂检验的必要手段。
      气相色谱仪GC-7900检测变压器/电力系统绝缘油中溶解气体组份含量的测定,变压器绝缘油气相色谱仪,一次进样即可完成绝缘油中溶解的7/9种气体组分含量的全分析,其对乙炔的最小检测浓度达0.05ppm,稳定时间≤40分钟基线平稳。

      检测原理:
      气相色谱仪是混合物的分离/分析仪器,以高纯气体为流动相,采用色谱分离技术;由流动相载着被测样品进入恒温恒压恒流的色谱分离系统根据样品分配系数不同,各组分在色谱柱中的流动速度不同,混合的组分分别进入检测器,经检测后转换为电信号上传数据处理工作站,从而完成对被测样品的检测分析。
      执行标准:
      GB/T17623-2017《绝缘油中溶解气体组分含量的气相色谱测定法》
      DL/T 722- 2000《变压器油中溶解气体分析和判断导则》
      GB/T7252- 2001《变压器油中溶解气体分析和判断导则》
      DL/T 703-1999《绝缘油中含气量的气相色谱测定法》
      分析过程:
      1、打开所需要的仪器及辅助设备→等待加热/稳定→仪器基线平衡;
      2、建立模板:用1ml定量卡取标气进气相并得到图谱,处理图谱后,将标气浓度填入对应表格,联合计算求出校正因子,获取校正因子后,改为振荡法,保存为默认模板;
      3、油样处理:用100ml玻璃注射器取40ml油样,捏住橡胶封帽密封,排出空气。用5ml玻璃注射器取氮气5ml,用橡胶封帽密封后插上双向针头,将5ml氮气打入100ml玻璃注射器油样中,将油样放入振荡器,恒温50度,振荡20分钟,静止10分钟后取出,用5ml玻璃注射器抽出气体,读取脱出气体体积并记录。
      4、油样测量:记录脱出气体体积后,用1ml注射器定量抽取1ml油气,打入色谱仪,开始自动采集,得到图谱后,选择合适模板,处理图谱,填入脱出气体体积,温度,油样体积后计算结果;
      检出指标(单位:ul/L)
      常规检测7种组分也可检测9中组分,可增加检测氧气:<20,氮气:<20;

      名称 一氧化碳 二氧化碳 甲烷 乙烯 乙烷 乙炔
      浓度 <2 <2 <5 <0.05 <0.05 <0.05 <0.05




      产品简介:

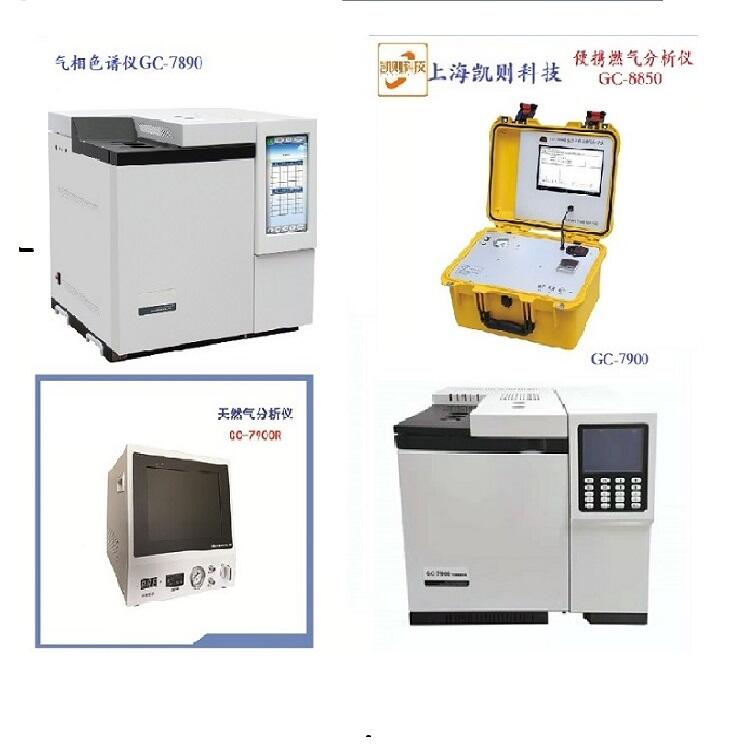

            变压器/电力绝缘油检测分析气相色谱仪GC-7900是我单位汇集当今国内外色谱先进技术/国际/国家相关标准,经过长期研发-设计-实验而推出的一款高性能高性价比的气相色谱仪。采用大量进口原件生产制造,具有流路稳定/温控精度高/结构设计简洁/外形设计美观/配套齐全/使用寿命长/使用简单方便等优点;
      该仪器具有灵敏度高,精确度高,分析时间短,分析方法简单,数据自动处理等等优点,是电力行业、变压器厂家及相关领域理想的专用气相色谱仪。
      产品特点:
          仪器采用大屏幕中文屏(可选配触摸屏),显示直观,操作方便,人性化的设计界面,一键式操作;
          仪器电脑连接互联网,可通过远程连接,实现远程数据采集和管理,促进实验室的有效应用;
          通过人性化软件操作界面,极大方便用户设定包括各路温度、程升、检测器、桥流等参数;直观地操作包括FID点火(先已改成全自动的,无需人工操作),开关桥流,开启关闭控温,和各个时间事件等功能。
      主控电路采用功能先进的微处理器、大容量存储器的采用,使数据的保存更加可靠;集测量、控制的一体化设计提高了仪器的抗干扰性和可靠性;
      具有超温保护装置。任一路温度超过设定极艰,仪器均会停止加热,并在显示器上报告故障部位。
      自我诊断功能,能显示故障部位。
      数据断电保护功能,仪器所设定的运行数据在断电后能长期保存。
      载气气路采用先稳压后稳流的双重稳定的气路系统。
      进口专用复合材料色谱柱,分离效果好。一次进样,全分析所用时间短。
      气体控制:机械阀控制方式、电子流量压力控制方式(任选一)。
      自动故障诊断,自动超标提示、提供三比值诊断、组分浓度图等多种诊断方式
      色谱软件在报告中自动给出三比值编码以及故障性质和典型例子。
      色谱软件可按采样点实现油样谱图库的管理(创建、增加、删除、修改、查询、排序)。
      色谱软件基于同一设备各次分析结果生成设备分析档案卡片,自动完成总烃增长、产气速率等计算。
      色谱软件可对同一采样点作出各气体组份含量随时间变化的趋势曲线。
      色谱软件可将多次的样品分析结果综合在一张报表中,并给出平均值、标准偏差及相对标准偏差(RSD)。
      色谱软件独有谱峰智能辨识技术,最大程度地减少需要用户设置的谱图处理参数,基本实现判峰、基线校正、重叠峰分割的自动处理。
      色谱软件提供手工从拖尾峰上精确切割肩峰(小鼓包)的功能,以便对微量组份进行定量。
      色谱软件可通过“发送”功能将谱图文件(含分析结果)通过Internet发送给上级单位或权威部门;
      色谱软件定量结果、备注性文字等可直接进入Access数据库。
      技术指标:
      • 温控范围:室温+5℃-420℃ 精度±0.05℃ (200℃时测);
      • 温控路数:5路(可增加10路);
      • 柱温箱参数:
      控温精度:室温+5℃-420℃  精度±0.05℃;
      柱温箱体积:280mm×300mm×280mm;
      程序升温阶数:9阶。(可增加21阶);
      程序升温速率:1℃-50℃;
      各阶恒温保持时间:0-300min(1min增量);

      自动后开门设计确保快速降温,大功率、低噪音的旋转风扇,确保温度的均匀性


      检测器参数:
      FID-氢焰离子化检测器:
      检测限:≤5×10-12g/s     漂移:≤0.1mv       噪音:≤0.01mv
      标配可调式全自动点火功能。 可选安装EPC实现自动切断供气的反馈功能。
      TCD-热导检测器:
      检测限:≥5000mv.ml/mg或10000mv.ml/mg(可选)
      漂  移:≤0.1mv     噪音:≤0.02mv
      其他参数:
      外型尺寸: 590*480*500mm  整机重量:62kg
      输入电源:AC220V±10% 50HZ  10A  1800W
      标准配置:
      GC-7900气相色谱仪(主机+FID检测器+TCD检测器+色谱柱) 1台;
      电力专用色谱工作站   1套;
      氮气钢瓶,氢气/空气发生器 1套;
      7组分标气 4L  1瓶;
      全自动振荡仪  1台;
      联想台式商务电脑  1套

      案例-色谱分析图:


      ──────────────────────────────────────────
      序号   保留时间 名称       浓度       校正因子     峰面积      峰高      理论塔板数
      ───────────────────────────────────────── ─
      1      0.119    氢         1970.67    0.0328907    60844       41149     152
      2      0.614    一氧化碳   541.97     0.000178501  2918105     322755    108
      3      3.853    二氧化碳   1845.66    0.00019909   5197400     132500    225
      4      5.102    甲烷       114.24     0.000195157  453316      220942    144270
      5      5.994    乙烯       240.21     0.000146577  717084      172962    48777
      6      6.233    乙烷       315.36     0.000135169  761025      146221    33470
      7      6.731    乙炔       100.60     0.00012591   383623      62007     27619
      ──────────────────────────────────────────
      总烃浓度:770.41
      三比值编码:110
      故障类型判断:电弧放电
      故障实例:线圈匝间、层间短路,相间闪络、分接头引线间油隙闪络、引线对箱壳放电、线圈熔断、分接开关飞弧、因环路电流引起电弧、引线对其他接地体放电等
