LED操作器 WSD-T880-S35

   T880智能手动操作器采用的微处理器进行智能控制,可接在各种调节器之后作其后备控制仪表,一旦调节器控制失效,可转由本控制器进行手动操作控制,且DFD型智能手操器可取代伺服放大器直接驱动电动或气动执行机构.可同时输入和显示测量信号及反馈信号,且输入端口具备信号切换输入功能,只需通过仪表菜单的简单选定,即可实现不同类型输入信号（各种热电偶、热电阻、标准电压/标准电流信号）之见的轻松切换，提高了仪表的通用性和可靠性。

可自动跟随输入值调节控制输出，可分别有一路模拟量控制输出、一路开关量控制输出（可控制正/反转）及一路模拟量跟踪输出，可实现自动/手动无扰动切换。手动切换至自动时，采用逼近算法，并带切换限幅功能，以保证手动/自动的平稳切换。

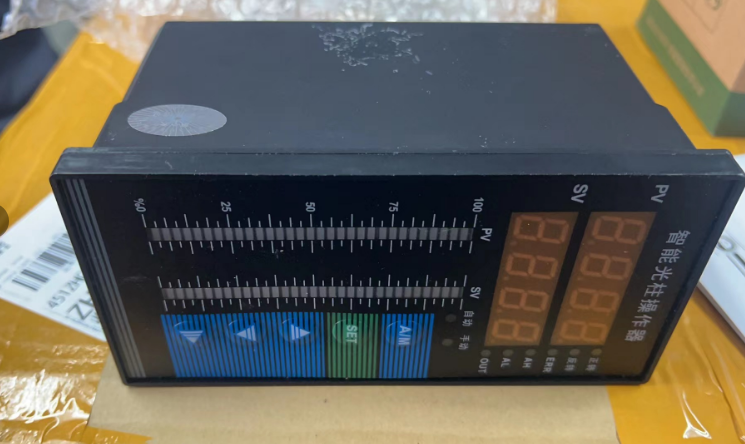

采用高亮度LED数码显示和光柱显示（比例显示），清晰直观。显示方式有二种：双屏数码显示、双屏数码+双光柱显示（显示测量值+阀位反馈值/输出量）。输入/输出回路均采用光电隔离，可带串行通讯接口。

主要技术参数
输入信号
模拟量 ·电流：0~10mA、0~20mA、4mA~20mA等（输入电阻≤250Ω） ·电压：0~5V、1V~5V、mV（输入阻抗≥250KΩ）
输出信号
模拟量输出 ·DC4mA~20mA（负载电阻≤500Ω） ·DC0~10mA（负载电阻≤750Ω） ·DC1V~5V（负载电阻≥250KΩ） ·DC0~（负载电阻≥250KΩ）
开关量输出 ·继电器控制输出-ON/OFF（带回差） ·触点容量：AC 220V/3A；DC24V/（阻性负载）

·可控硅控制输出-SCR（过零触发脉冲）输出 AC400V/0. ·固态继电器输出-SSR（固态继电器控制信号）输出；DC5V~24V/30mA
·双向可控制硅输出-SOT（可控硅输出）AC600V/16A
联络信号 ·手动/自动切换时有继电器或TTL电平信号输出（用于标识手动/自动状态）
通讯输出 ·标准串行双向通讯接口 ·通讯方式：RS-232C，RS-485 ·波特率-300bps~9600bps（内部自由设定）
馈电输出 ·DC 24V，负载 ≤30mA
特性
测量精度 ·±0.2%FS±1字或±0.5%FS±1字
分辨率 ·±1字
显示范围 ·-1999~9999 ·光柱：0~
显示方式 ·高亮度LED数码显示 ·发光二管工作状态显示 ·四位置（-1999~9999）测量值显示

·四位（-1999~9999）设定值显示 ·四位（-1999~9999）控制目标值显示 ·四位（-1999~9999）阀位反馈值显示

·双光柱测量值+阀位馈值（或输出量）0~显示
控制模式 ·可选择上限、下限或上上限、下限控制，带有常开/常闭输出
控制设定值 ·控制设定值和回差值全量程内自由设定
温度补偿 ·面板轻触式按键数字设定 ·参数设定值断电后保存 ·参数设定值密码锁定
参数设定 ·参数设定值密码锁定 ·热电偶/热电阻输入断线报警 ·继电器输出状态LED显示
保护方式 ·输入超/欠量程报警 ·电源欠压自动复位 ·工作异常自动复位
使用环境
环境温度 ·0~50℃
相对湿度 ·≤85%RH 避免强腐蚀气体
供电电压 ·常规型 ·AC220V+10/-15%（50Hz+2Hz，线性电源）
·特殊型 ·AC90V~265V（开关电源） ·DC 24V±2V（开关电源）
功耗 ·≤6W（AC 220V线性电源） ·≤4W（AC 90V~265V开关电源） ·≤4W（DC 24V 开关电源）
仪表外形及开孔尺寸
