传感器频响测试模块系统简介

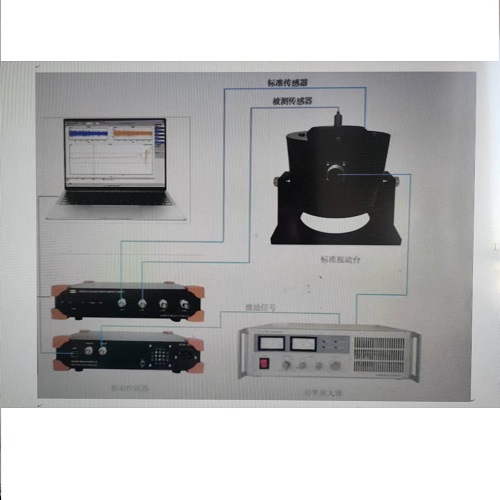

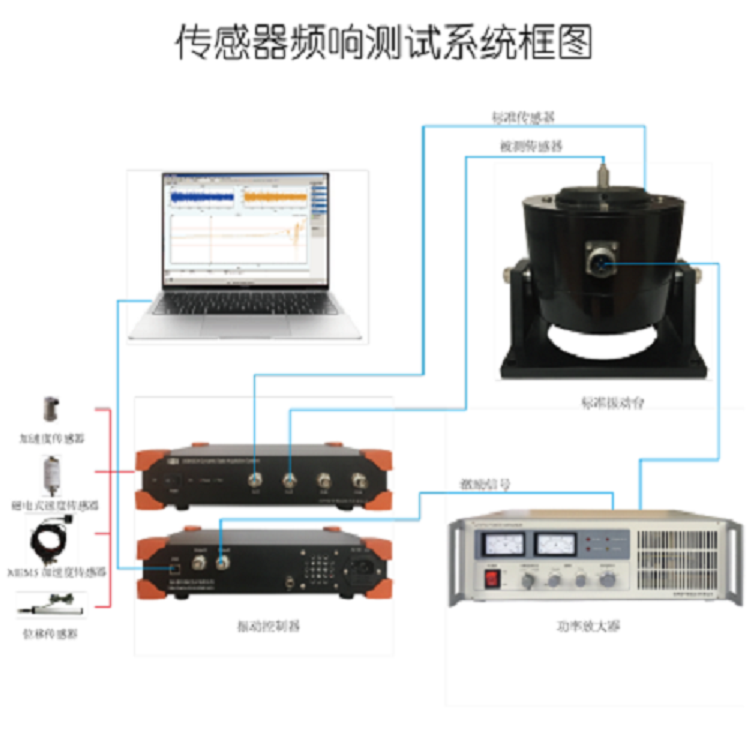

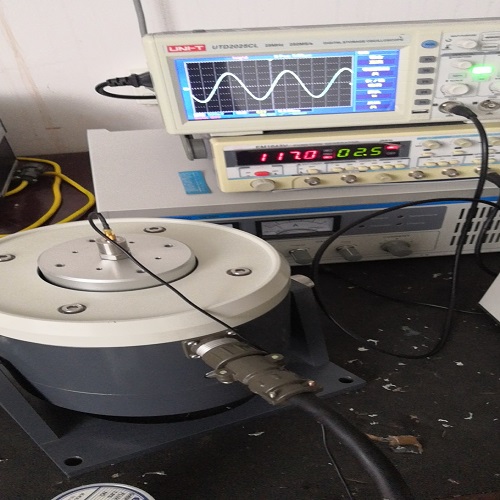

加速度计标定系统基于我公司生产的带 DA 的信号分析仪系统，采用振动比较法进行检定，传感器安装采用背靠背安装，专为检定加速度传感器、速度传感器和测振仪的灵敏度， 频率响应和幅值线性度等而设计。 整个系统由 4 通道信号分析仪及 2 通道数字信号发生器、激振器、功率放大器、计算 机、高精度标准加速度计和被测传感器组成。信号分析仪和信号发生器通过 USB2.0 接口与 计算机进行通信、 1.2 软件使用入门 1，首先用户需要运行 DASP 软件，可以从桌面上双击 DASP 软件图标启动也可以从启动菜 单 【开始】->【所有程序】->【DASP】->【DASP】启动。 2，第一次运行时，需要选择信号分析仪，软件会自动弹出选择菜口,用户需要正确选择相应 的信号分析仪。 4，选择菜单【文件】->【新建】，在弹出的新建项目窗口中选择项目模板为“传感器频响测试”

设置好各项参数后，点选【OK】按钮。 5，项目建立成功后，系统界面会变成下面的界面从主界面中可以看出，主界面上增加了一个主菜单【传感器频响测试】，同时也增加了一个 用于传感器频响测试的工具栏。下面的教程将详细解释增加的这些功能。

用户必须首先进行正确的设置方可进行后续的操作，主要设置项目有： 传感器频响测试一般测量两只传感器，一只是高精度标准传感器，一只是被测传感器， 通常情况下，可将标准传感器接在信号分析仪的第一通道，被测传感器接在被测传感器的第 二通道上，要确保通道设置中的一、二通道允许栏打勾，同时需要正确设置标准传感器的测 量物理量、单位、传感器灵敏度，并确保接标准传感器的那个通道【通道类型】选为【控制】， 同时对于接被测传感的通道，测量物理量请选择电压，传感器灵敏度设为: 1mV/mV .并确保 被接被测传感器的那个通道【通道类型】选为【测量】 1.4 控制参数 "传感器频响测试"工具栏: "传感器频响测试"菜单: 控制参数 控制参数用于设置所有标定项的参数以及标定采用的方法。 灵敏度标定可以设定频率和量级。频率响应标定项有三种标定方法：正弦扫频、步进正弦、 FFT 法。其中，正弦扫频可以设定扫频的目标谱，步进正弦可以设定离散点的数目、频率和 量级。FFT 法可以设置白噪声有效值大小、频宽等参数。幅值线性度标定可以设定量级点数 目及各点量级值。横向灵敏度比可以设定频率和量级。参考频率是标定灵敏度时输出正弦信号的频率。 参考量级是标定灵敏度时输出正弦信号的幅值。 1.4.2 频率响应 用于设置频率响应标定时的参数，通过“幅频特性”和“相频特性”选择框决定是否进行标 定。有三种方法：正弦扫频法、步进正弦法、FFT 法。1） 正弦扫频法 正弦扫频法是通过连续扫频来标定频率响应，通过“谱图设置”按钮设置扫频的目标谱。通 过“扫频”按钮可以设置扫频方式和扫频的时间。目标谱表格类似于 Microsoft Excel 软件，主要用于编辑目标谱、中断限、用户可以通过 在一行中输入频率值、加速度值（或速度值、或位移值）和相关斜率来创建每一个交越点， 从而建立新的目标谱或修改原目标谱。斜率的表示方法可以是：恒定加速度、恒定速度、恒 定位移或数值。斜率定义两个交越点之间的计算方法。 目标谱表格模式有编辑和计算交越点两种方法可选。在“编辑”模式下，操作者可以手 动输入编辑目标谱。在“计算交越点”模式下，将显示表格中所有的交越点，包括我们设置 的交越点和隐含的交越点。隐含的交越点是指你并没有给定，系统根据其它给定交越点的斜 率和量级计算得到。 你可以通过以下编辑功能对目标谱进行编辑： 插入行：在活动行之前插入活动行的复制行。要使某一行成为活动行，点击该行任一单元即 可。 删除行：删除当前活动行。 附加行：在表格的底部添加最后一行的复帛是。 向下填充：在该活动单元以下的单元中插入当前活动单元值。此操作仅对报警和中断栏有效。 刷新：在目标谱或参数发生改变时，只有点击“刷新”按钮后，系统才会重新计算目标谱， 并检查设置参数的正确性。若两交越点区域存有错误，系统将会显示错误提示并停止生成新 的目标谱直到修改正确为止。交越点定义：表格中的每一行表示一个交越点，每一个交越点 都由频率值、加速度幅值、位移幅值、左斜率、右斜率生成。在以上几项中，频率值是必须 输入的，其他五项可输入也可不输入，但至少必须输入其中之一。向下填充：在该活动单元 以下的单元中频率范围：输入恒值谱的上限频率和下限频率。 加速度：输入恒加速度段的加速度值。 速度：输入恒速度段的速度值。 位移峰峰值：输入恒位移段的位移峰峰值。 计算交越点：当你输入各值后，点击“计算交越点”按钮，系统将自动计算各段的交越点频 率，交显示各段的频率范围。 分析频率：用来定义正弦信号的上限扫频频率。该值是根据扫频频谱来定义的。尽管分析频 率并不影响信号的分辨率，但它影响到显示分辨率。设置分析频率值应尽量的低，这使得显 示频谱有高的分辨率。但分析频率应设置的高于在计划表中定义的高扫频频率。
