数字式位移传感器用计数器
DG-5100
产品说明：
DG-5100是可以安装于计测机柜内的高分辨率数字式位移传感器用计数器。
输入频率达3 MHz，具有现行其他产品的10倍以上的高速计数处理能力。(相当于 GS-3800系列， 1.2 m/s的测量滑杆速度)
标准配置提供支持，设定条件存储功能，结果范围(MAX值-MIN值)表示功能，计数加权功能，偏移量设定功能，以及多种计算功能。
提供内装件形式的选配功能，最多可选择3种选配功能进行组合使用。选配功能有以下5种。
1 模拟电压输出功能
2 BCD输出功能
3 比较输出功能
4 RS-232C通信功能
5 DC 电源功能
DG-5100日本小野ONOSOKKI计数器DG-5100
产品特点：
●支持 0.1 μm分辨率的位移传感器的性能设计，计数功能高速化。 由 0.1 μm分辨率的位移传感器的测量杆速度换算，达到相同的1.2 m/s
●可根据需要选择BCD输出，模拟电压输出，比较结果输出等选配内装件，使用灵活方便。
●可以连接使用分辨率 10 μm / 1 μm的位移传感器(需要使用接口变换电缆，要另行购买)

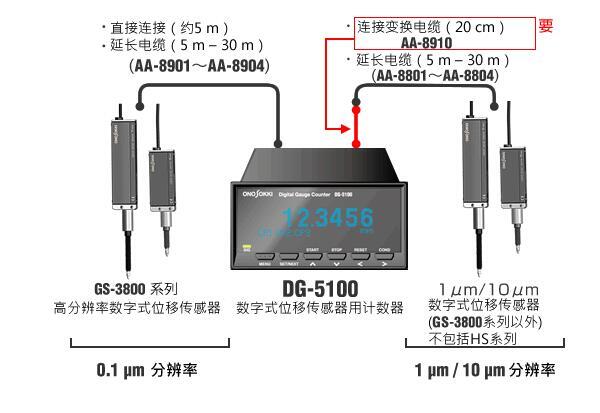

连接示意图：
产品规格：
|
配套数字式位移传感器 |
GS，BS系列(HS系列不配套) |
|
表示器 |
荧光表示器7位 |
|
表示范围 |
0.0000-±99.9999 [*1] 0.000-±999.999 0.00-±9999.99 mm |
|
输入信号 |
90°相位差信号(方波)，线驱动或电压信号 |
|
外部控制输入信号 |
保持、复位 |
|
电源 |
AC 100 ～ 240 V |
|
使用温度范围 |
0 ～ 50 ℃ |
|
保存温度范围 |
-10 ～ 60 ℃ |
|
外观尺寸 |
96(W) x 48(H) x 148(D) |
|
重量 |
370 g |
|
附属品 |
使用说明书 |

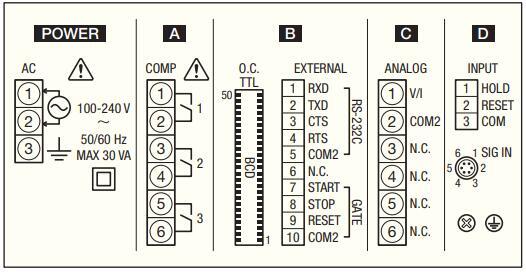

选配内装件：
|
名称 |
功能 |
规格 |
型号 |
|
|
POWER* |
AC 电源 |
AC 100～240 V (50/60 Hz) |
|
标准配件 |
|
DC 电源 |
DC 12～24 V ± 5 V |
TM-0301 |
选配件 |
|
|
A 单元 |
比较结果输出 |
出力仕様 1组闭合接点输出(机械式继电器) COMP1、COMP2、COMP3的输出 最大接点容量 DC 30 V / 1 A， AC 250 V / 1 A |
TM-0340 |
选配件 |
|
B 单元* |
BCD 输出 |
BCD码(更新时间 10 ms以内)集电极开路输出 7位并行输出 |
DG-0522 |
选配件 |
|
RS-232C |
RS-232C 功能 通信方式:串行方式 传送速度:9600 bps、19200 bps 测量数据的输出，测定条件的设定与取得。 |
TM-0350 |
选配件 |
|
|
C 单元 |
模拟输出 |
输出方式:电压或电流 变换方式:12bitD/A 输出电压:-10 ～ +10 V/F.S.(F.S.可任意设定) 输出电流:0～16 mA 或 4～20 mA/F.S. (F.S.可任意设定) 输出阻抗:电压输出时 100 kΩ以上，电流输出时500 Ω以下。 线性误差:. ±0.3 %/F.S |
DG-0530 |
选配件 |
|
D 单元 |
信号输入 |
线驱动，电压信号(使用变换器)对应，传感器用5 V电源。 |
|
标准配件 |

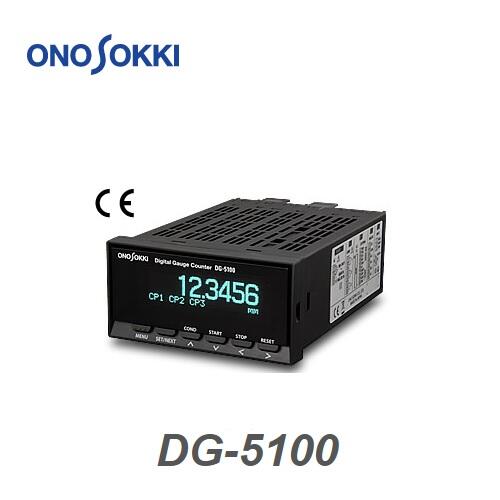

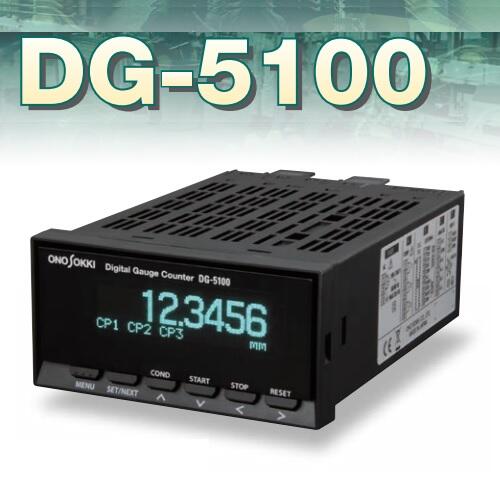

产品图片：
